1. 产品概述和特点
SVS系列伺服电动机是4极的鼠笼式异步电动机类型,是专门面向高性能伺服应用及主轴伺服应用而开发的系列化产品。
1. 具备超强力矩能力。SVS系列电机在额定转速点具有2.5-2.8倍的高峰值力矩特性,且电流线性度好,使电机具备强劲的加速力矩和快速的动态响应特性。

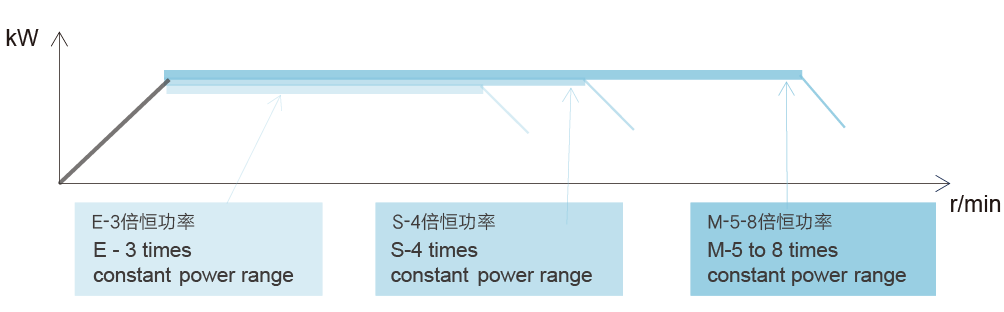

2. 优秀的恒功率保持能力。SVS电机在设计上,设置了E、S、M三档恒功率调速范围,E -S1* 3倍;S-S1*4倍;M=S1(5-8倍不等),可以使用于各种要求弱磁大力矩特性的应用场合,如机床主轴、注塑机、拉丝机等场合。
3. 最大转速扩展到12000r/min。为了满足机床主轴日趋高速化的潮流趋势,SVS电机中针对11KW以下电机规格,增添了最高转速可以达到12000转的新品种,如规格“SVS08C-7.5-1500SH"中的"H"代码代表电机的最高转速为12000转。

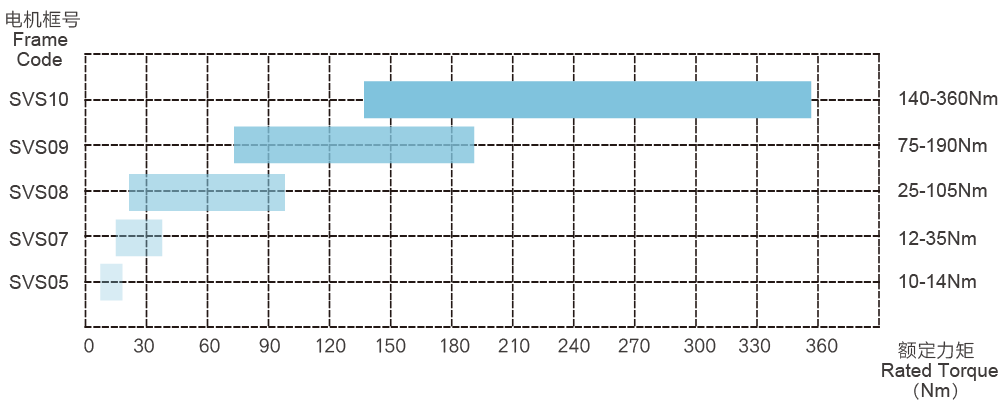

4. 具有低惯量和中惯量档次。SVS系列共有SVS05、07、08、09、10五档框号,每种框号都与下级框号扭矩有交叉规格(见下表),这样针对这些交叉的规格,相当于SVS电机提供了两种惯量方案的选择,小框号为低惯量型,大框号为中惯量型,可以满足不同机器的需要。

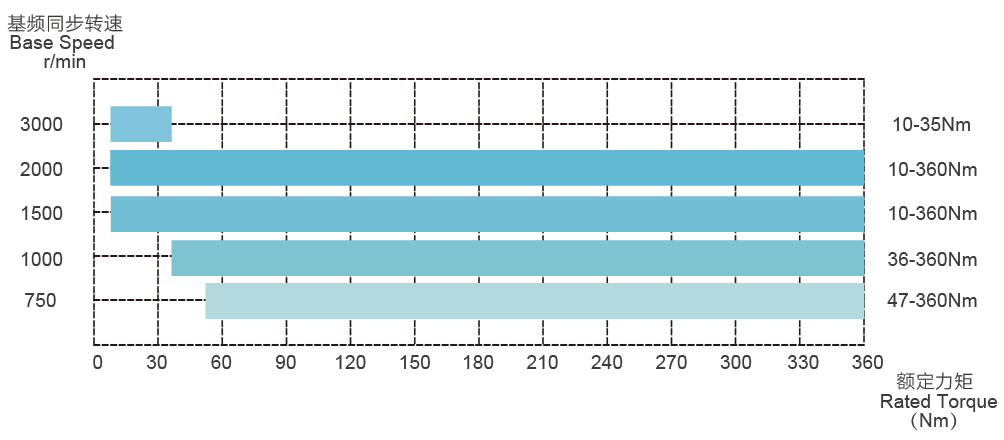

5. 多档基频转速可选。 SVS系列提供了多档基准转速,分别为750r/min、1000r/min、1500r/min、2000r/min、3000r/min五档,其力矩分布见下图
6. 提供电机电路参数表,可与各种伺服驱动器配套。SVS系列电机可与国内外各种伺服驱动器配套,本公司并可向驱动器厂商和用户提供电机的电路参数表,以便利驱动器进行定向电机参数设置,实现性能控制的无缝链接。
7. 宽广的应用范围。SVS系列电机可广泛使用于:机床、纺织化纤机械、印刷包装机械、塑料、橡胶机械、木材、型材、板材加工机械、输送机械、卷绕机械、自动装配线、汽车制造等各类产业自动化和快速运动系统场合。
2. 型号说明、技术参数、外形尺寸图
- 由于产品型号较多,详情请下载产品样本查看
- 产品样本可在上方的"资料下载"中找到
