SSS 系列
超 高 速 异 步 主 轴 伺 服 电 机
Super-speed Asynchronous Spindle Servo Motor
SST 系列
超 高 速 同 步 主 轴 伺 服 电 机
Super-speed PM Synchronous Spindle Servo Motor
特点
24000r/min 超高速，超快加速，超高工效
功率范围
3 ~ 11kW
行业应用
高速钻攻铣中心

1. 产品概述

SSS系列超高速异步主轴伺服电动机具备优良的加减速特性，可以在瞬间达到12000-24000转的高速状态，且高速运行平稳，使用于高速钻孔攻牙等主轴应用领域。

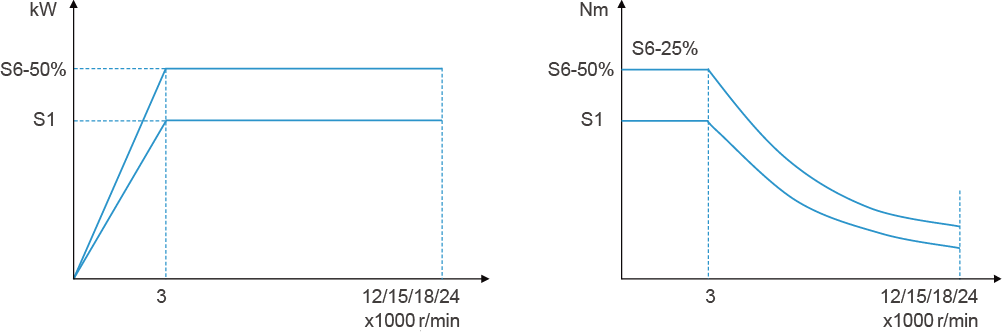

  • 输出特性曲线
- 从静止状态到额定转速（0-3000r/min），电机可以输出额定转矩Ted
- 从3000r/min-最大转速，电机保持额定功率，在此范围内，可用的最大扭矩Tmax按确定转速N,依据公式可近似计算：
Tmax [Nm] = Pmax [kW] * 9550 / N [r/min]
Pmax = Ped * (3Nmax-3000-N)/(Nmax-3000)

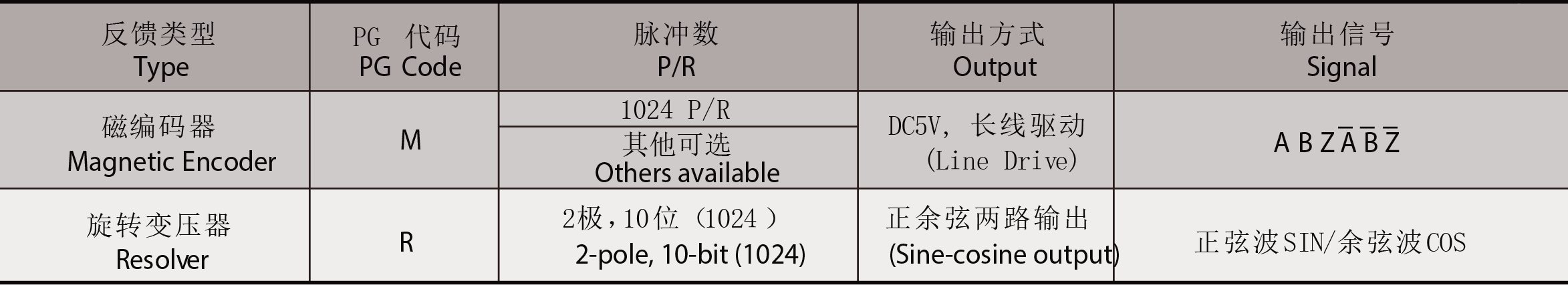

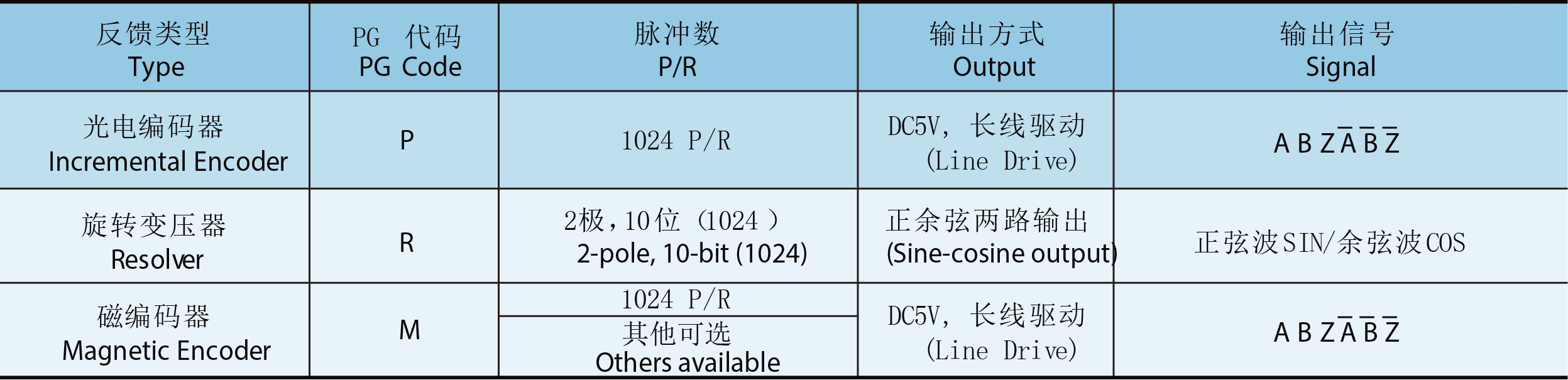

  • 选件：速度反馈

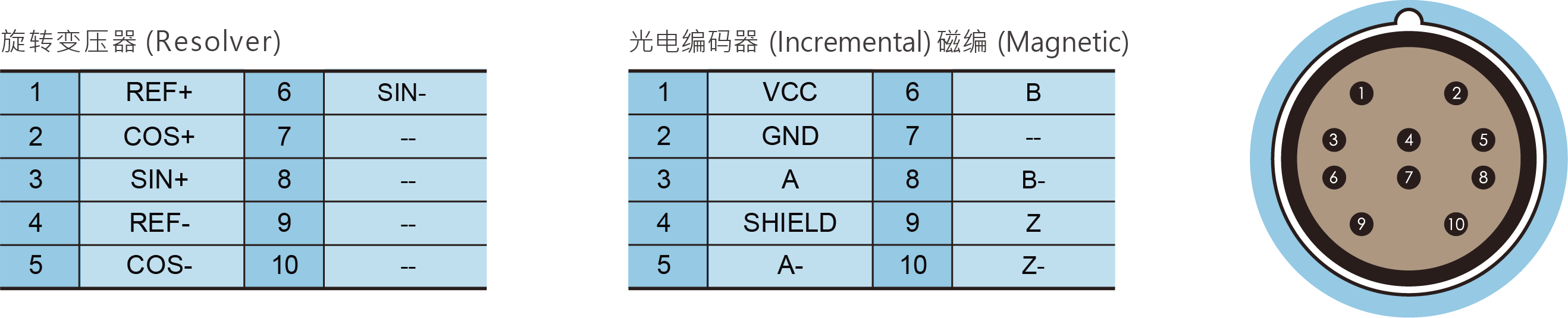

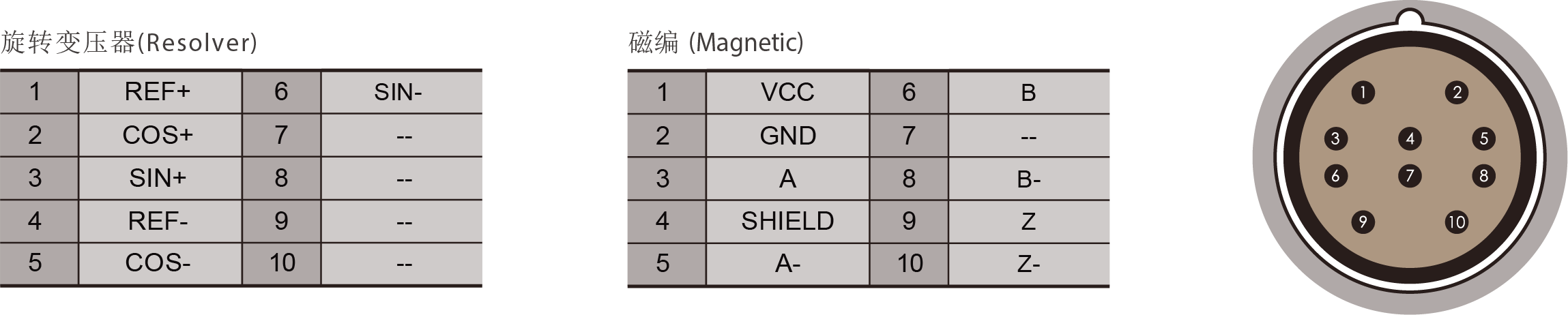

  • 编码器侧连接器接线规格

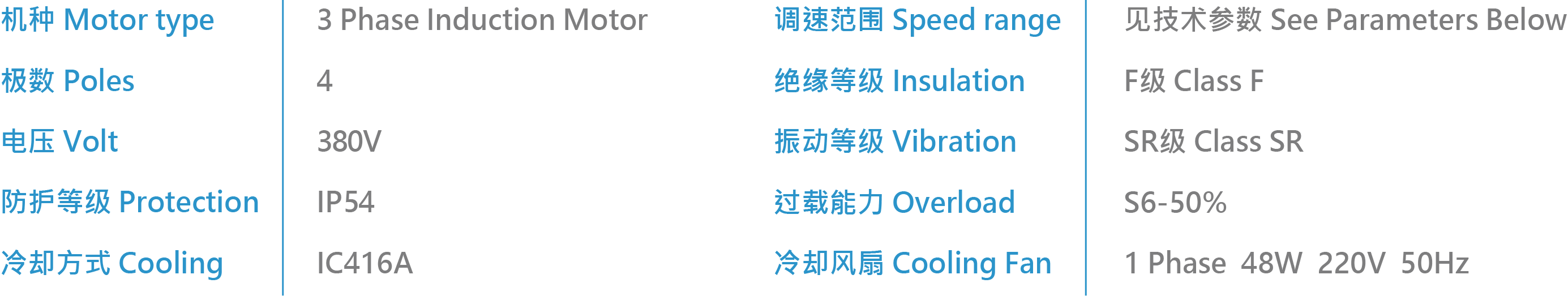

2. 技术规范

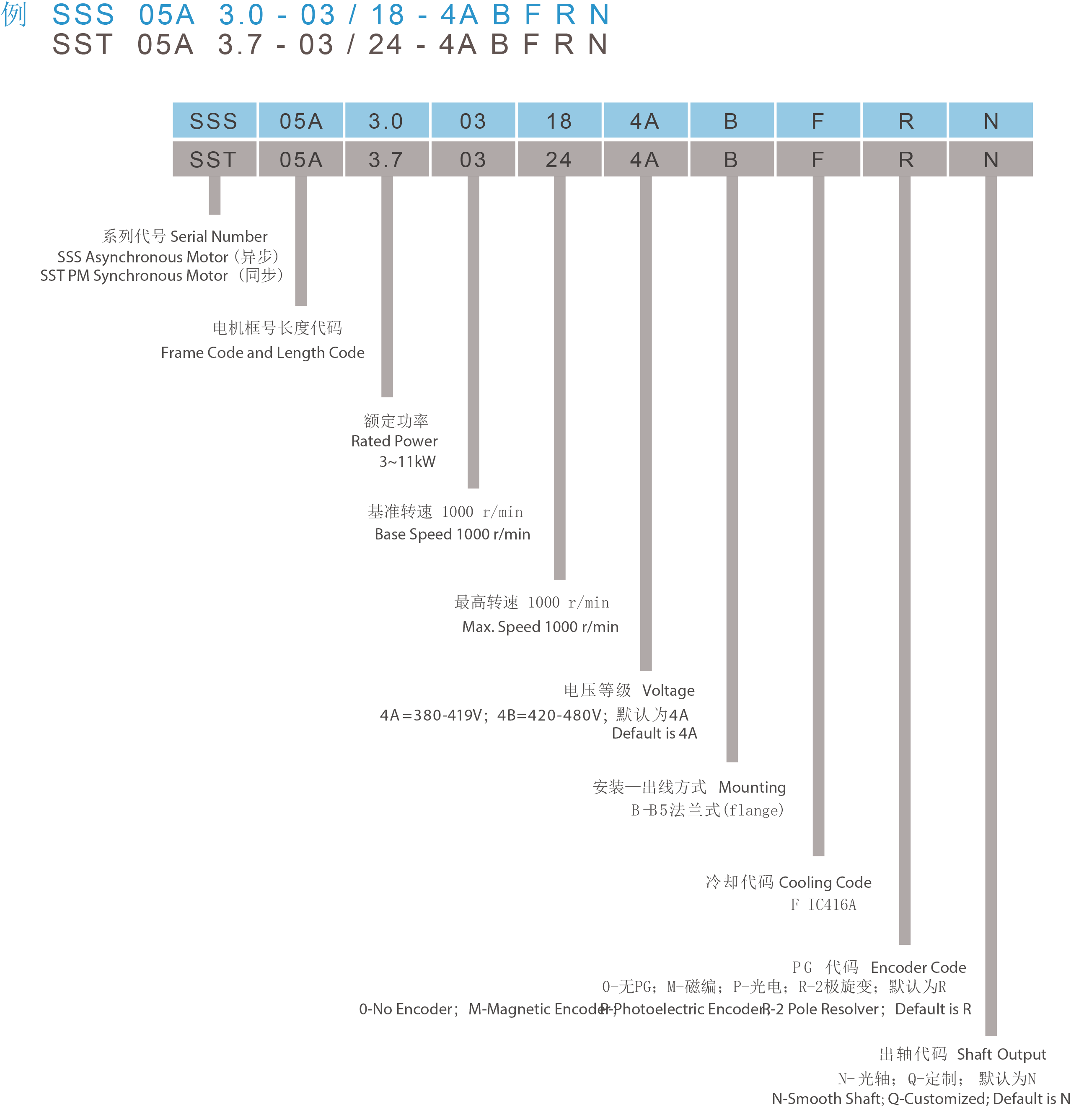

3. 型号说明

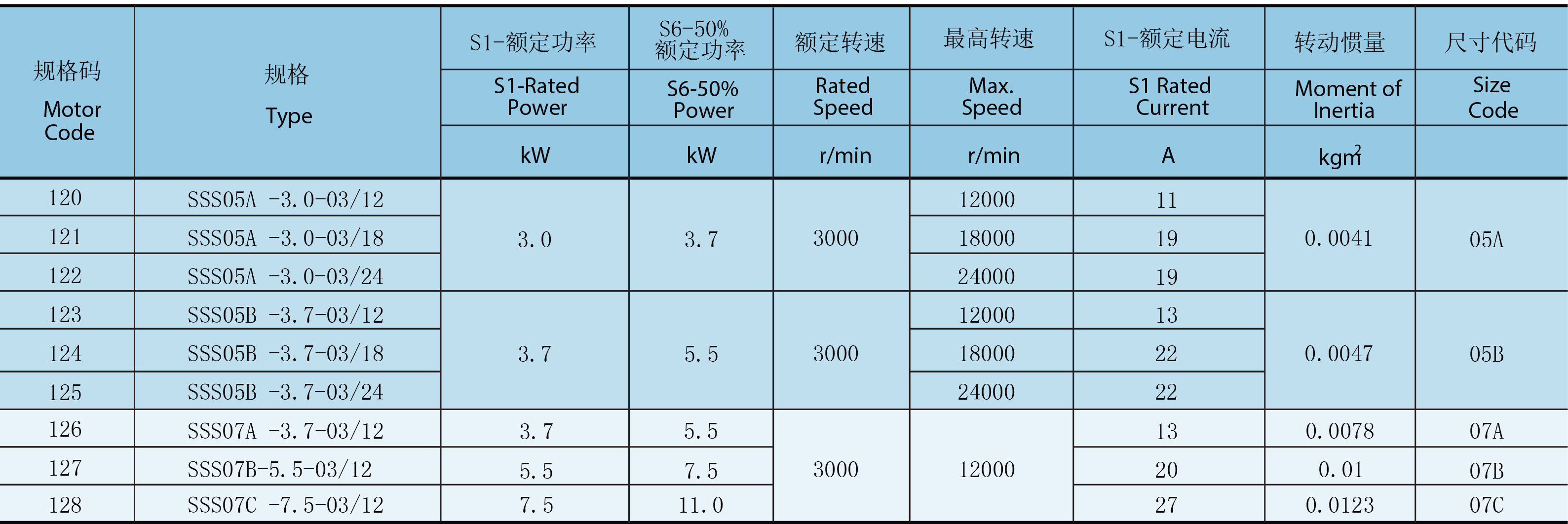

4. 技术参数



5. 外形尺寸图

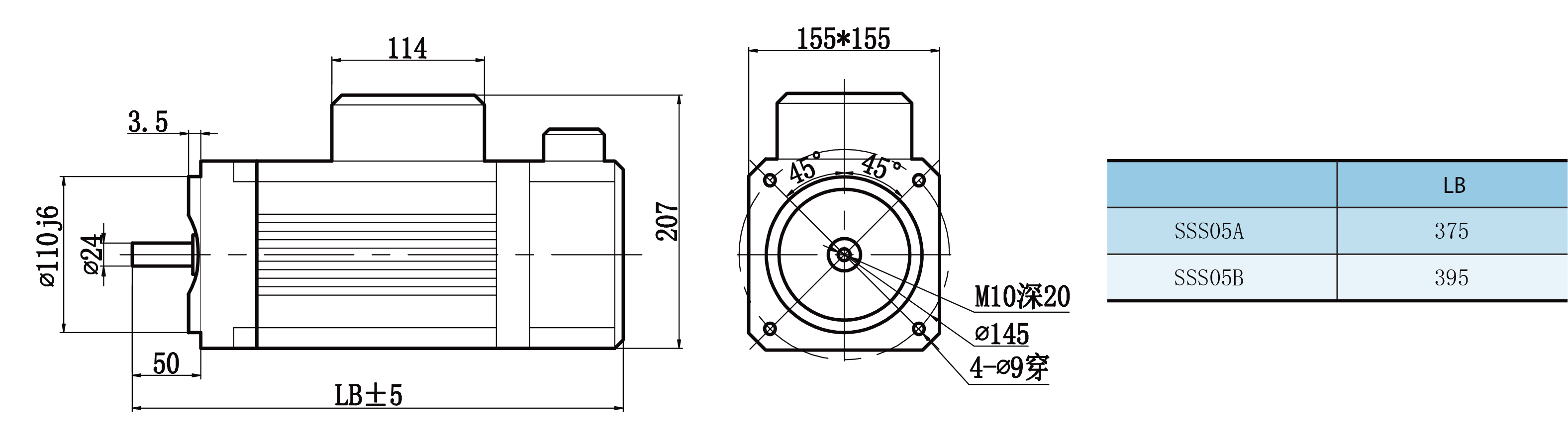

• SSS05 IMB5

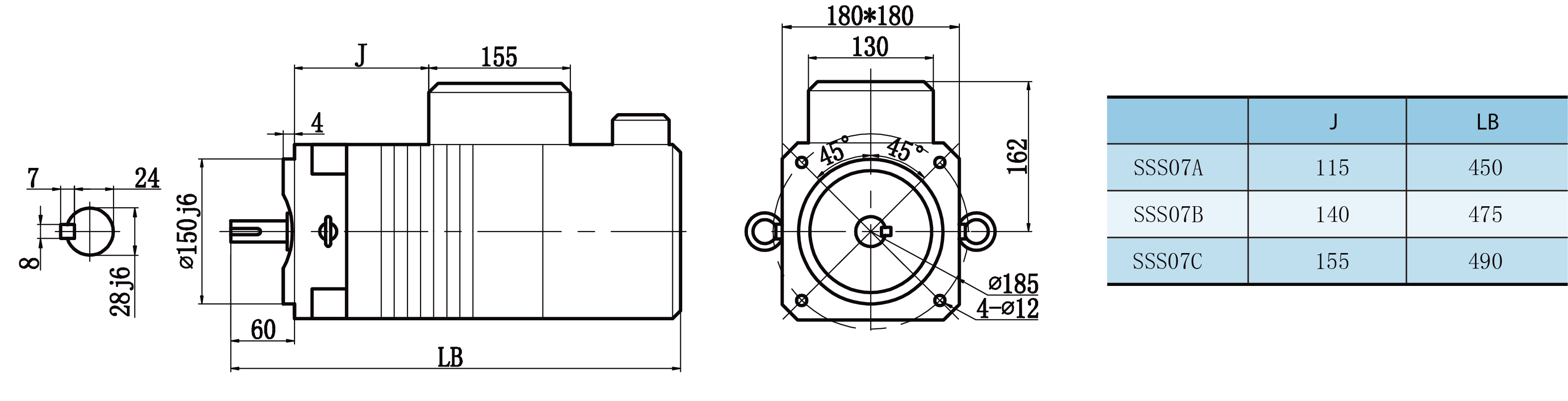

• SSS07 IMB5

1. 产品概述

SST系列超高速永磁同步主轴伺服电机具有超强的加减速特性，可以在瞬间达到12000-24000转的高速状态，且高速运行平稳，比之高速异步电机具有加速力矩更大、动态响应更快，加工工时更短之优点，是高速钻铣攻牙等主轴应用的更好选择。


  • 选件：速度反馈

  • 编码器侧连接器接线规格

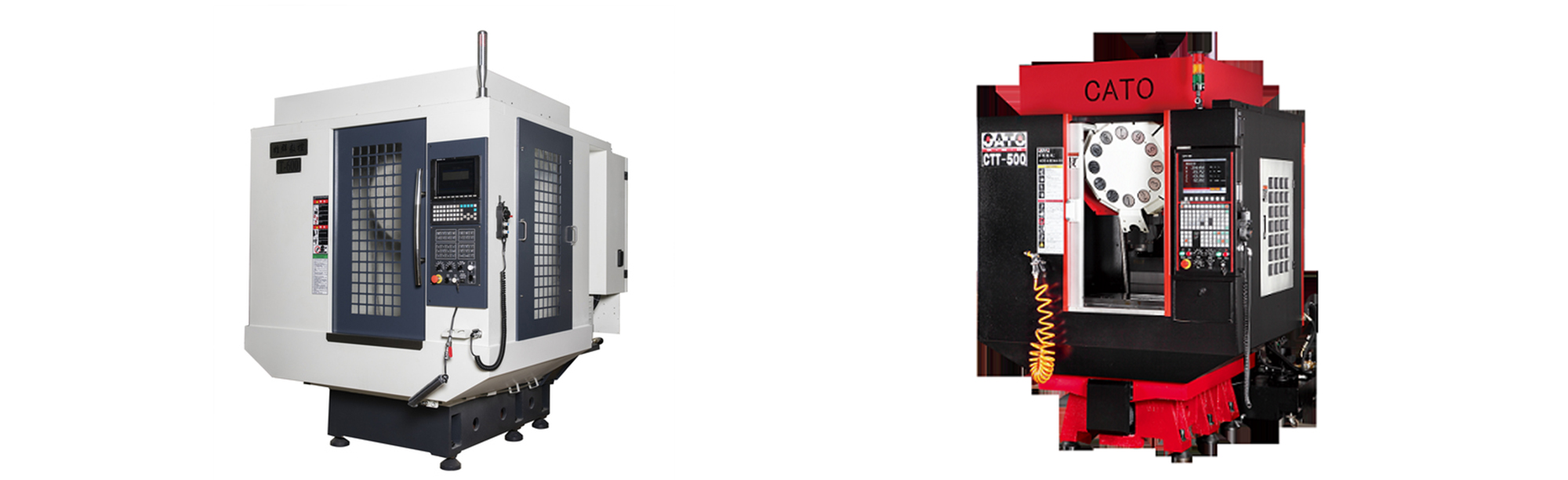

2. 产品应用案例
                             钻攻                                             巨冈钻攻

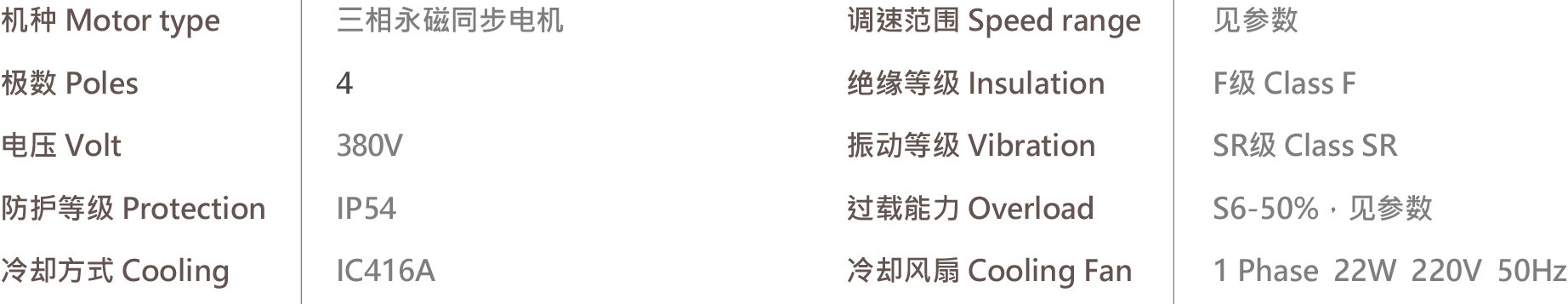

3. 技术规范

4. 型号说明

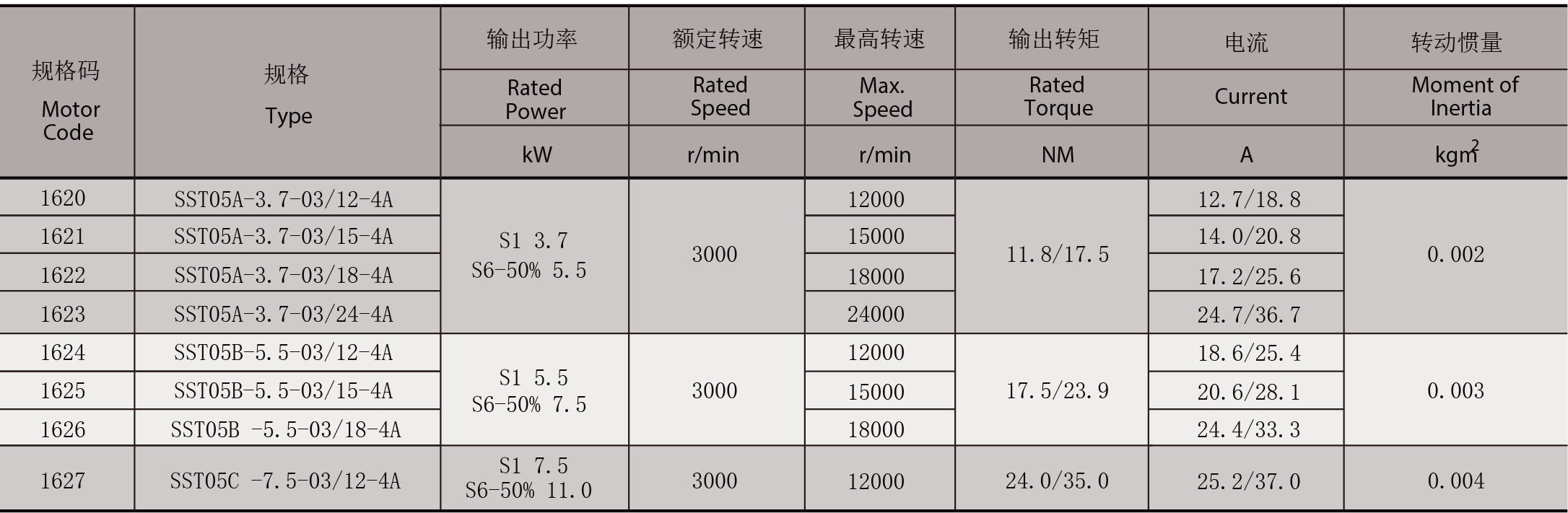

5. 技术参数

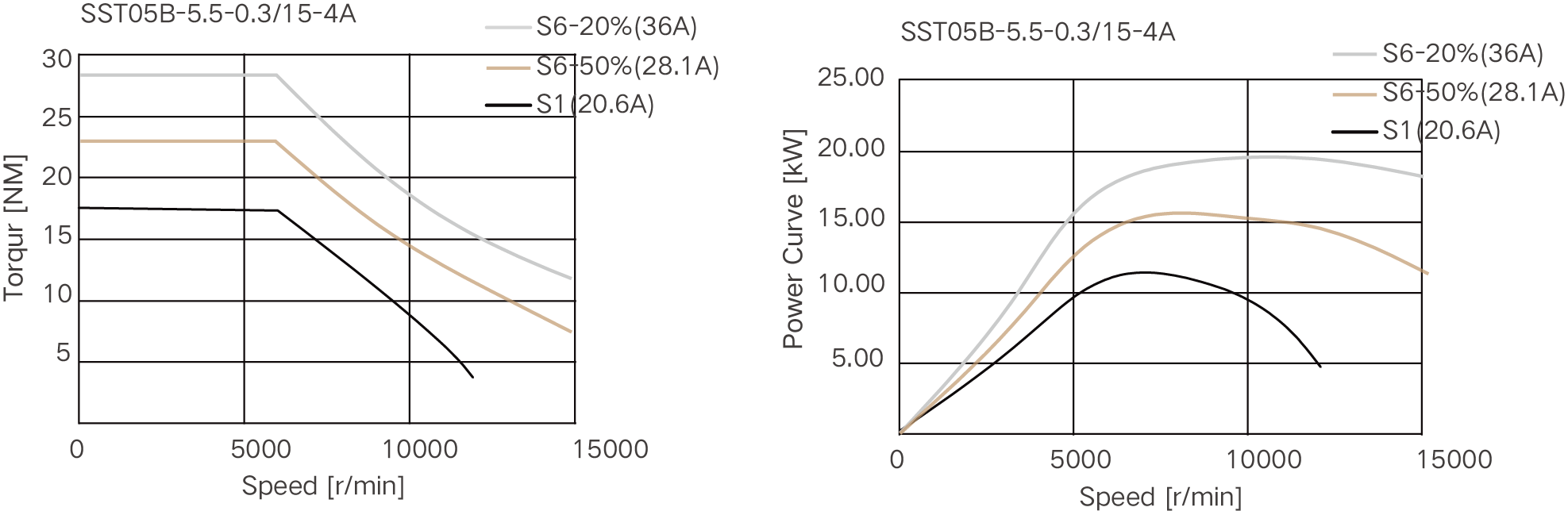

6. 特性曲线与安全工作区

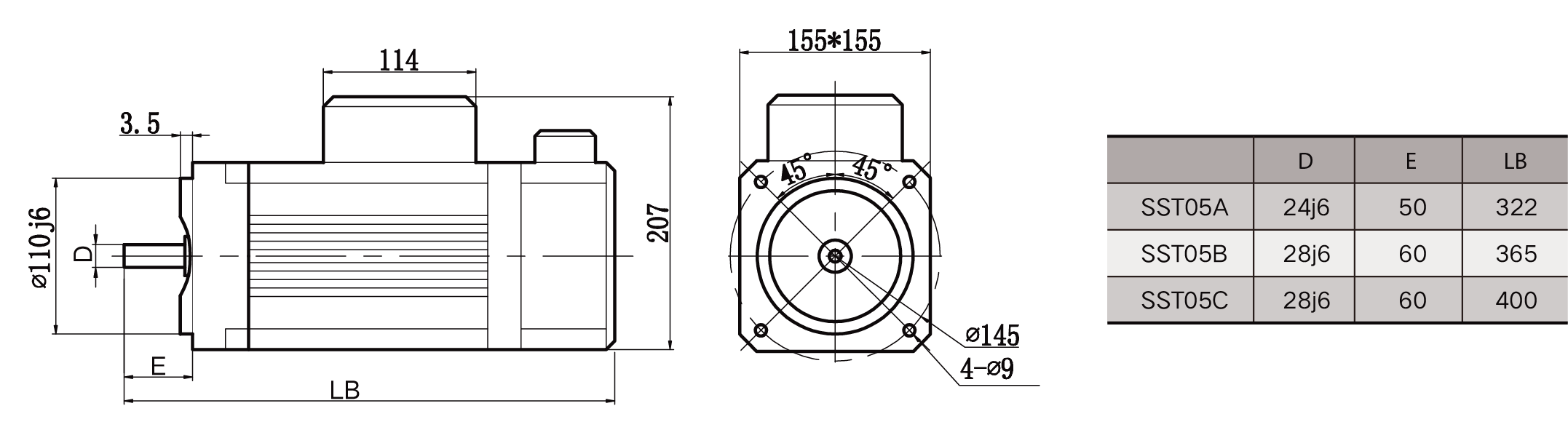

7. 外形尺寸图

• SST05 IMB5




电机选型样本
【电机选型样本：包含所有标准型号的技术规范、型号说明、基本参数等】
———————————————————————————————
