1. 产品概述和特点
EMO永磁同步电动机是富田公司为大功率电动摩托车而量身设计的产品，具有如下特点：
电机最高转速可达7000转/分，适用摩托车链轮减速传动后轮方式，支持电动摩托车可达90~100KM/h的最高车速；
EMO电机效率达到93%，优于BLDC轮毂电机，在合理的电池配置下，EMO续航里程可达100-120公里
EMO电机能静音运行，令驾驭舒适
给驾驶者以逼真摩托操控动感体验，并具有强有力的爬坡能力
匹配电动摩托车的综合技术需求
电机防护达到IP67,不论何种外部环境，都从容应对，结构设计上具有高抗震性、高可靠性、高设计寿命的特点

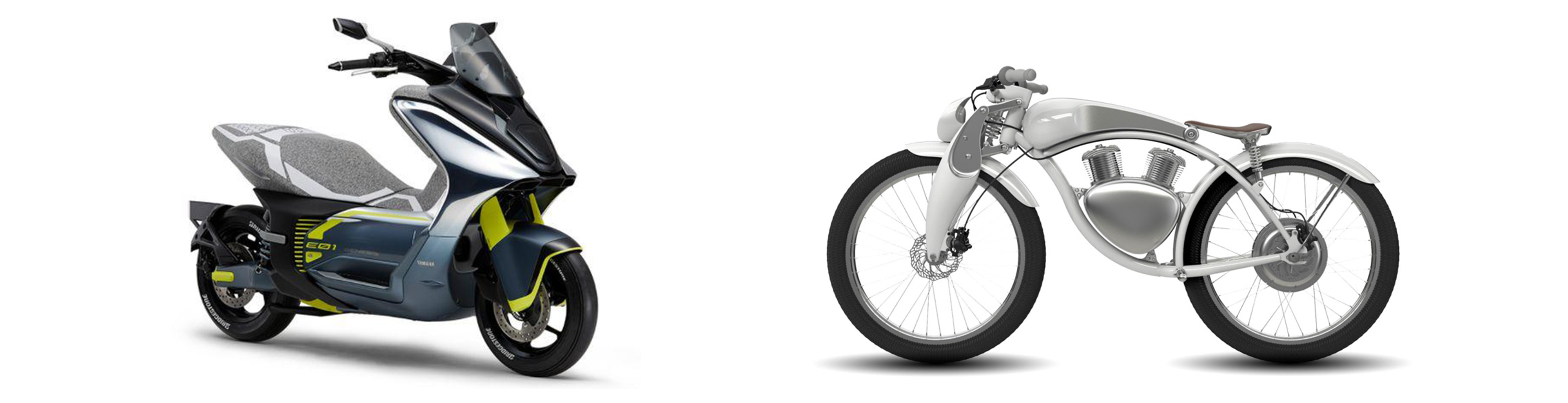

2. 产品应用案例
电动摩托车
3. 技术规范
机种 Motor Type | PMSM |
电压等级 Voltage class | 52VDC 标准，其他可选 |
工作制 Work duty | S9 |
冷却方式 Cooling | 行车自然表面风冷 |
防护等级 Protection | IP67 |
绝缘等级 Insulation | F |
振动等级 Vibation | R |
温度传感器 Temperature sensor | KTY84 or PT1000, Others optional |
环境使用温度 Ambient temperature | -30~65℃(altitude≤1000m) |
编码器 Encoder | R: 旋变 Resolver , 其他可选 |
4. 型号说明
EMO 11 E -6/12- 30/70- 52 - M 8 8 5 S
EMO | 电机系列号 Motor series |
11 | 机架号 Frame code:11/13 |
E | 铁芯长度号 Length code: A/B/C/..E/… |
6/12 | 额定/峰值功率 Rated /Peak Power (kW) |
30/70 | 额定/最高转速 Rated/Max.Speed x 100 (r/min) |
52 | 电池供电额定电压 Battery Rated Voltage （VDC） |
M | 安装方式 Mounying code:
M: B14 小法兰安装;
X: 其他 Other |
8 | 冷却代码 Cooling code:
8: 行车表面自然风冷 Natural air cooling on driving |
8 | 编码器代码 Encoder code:
8: 磁阻旋变 Resolver；
X: 其他 Other |
5 | 温度保护器代码 Temperature Sensor code:
5: KTY84;
8: PT1000
X: 其他 Other |
S | 出轴&轴承方式 Shaft&Bearing mode：
S: 出轴单键槽 Shaft with key
X: 出轴定制 Customized Shaft |
5. 技术参数
电机 规格码 | 电机型号 | 额定/峰值
功率 | 额定/峰值
转矩 | 额定/峰值
转速 | 额定 电压 | 额定/峰值
电流 | 转子 惯量 | 电机 重量 | 电机 尺寸 |
Motor
Code | Motor Type | Rated/Peak Power | Rated/Peak Torque | Rated/Peak Speed | Rated Voltage | Rated/Peak Current | Rotor Inertia | Motor weight | Motor size |
|
| kW | Nm | r/min | Volt | Arms | x10^-4 kgm2 | kg | mm |
2101 | EMO11C-
4.5/9.5-30/70 | 4.5/9.5 | 14.3/29.4 | 3000
/7000 | 52 | 86/185 | 27 | 9.9 | Φ143
x172 |
2102 | EMO11E-
6/12-30/70 | 6/12 | 19/39.4 | 3000
/7000 | 52 | 129/280 | 33 | 11.9 | Φ143
x193 |
2103 | EMO13A-
6/12-30/70 | 6/12 | 19/39.0 | 3000
/7000 | 52 | 132/289 | 37 | 12.9 | Φ190
x132 |
6. 外形尺寸图

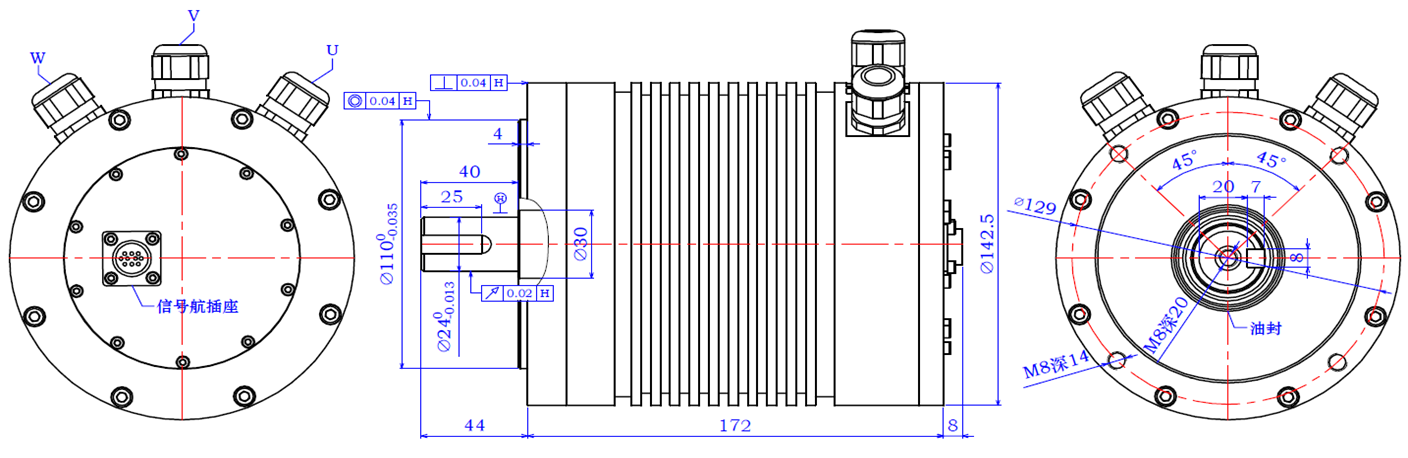

• EMO11C

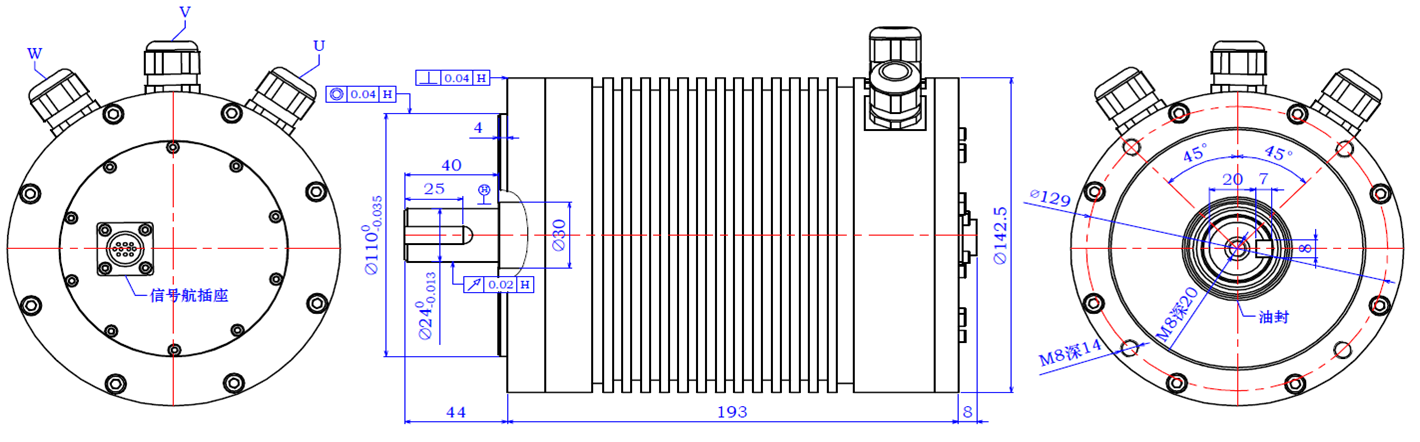

• EMO11E

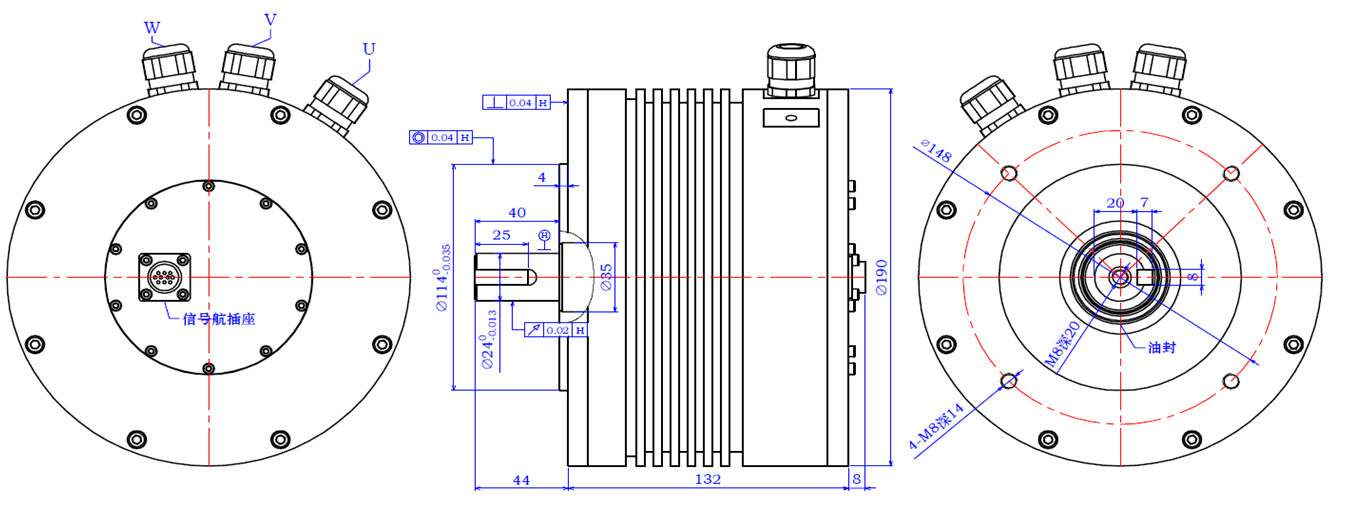

• EMO13A
