SV 系列
异 步 伺 服 电 机
- 得益于富田先进的设计理念和能力，SV可以满足大多数严苛的运用场合，并提供更 优的惯量匹配，是动态性应用的理想解决方案，广泛适用于各种产业机械
- 应用范围：机床设备、塑料加工设备、印刷机械、纺织机械、包装机械、拉丝机械、绞线机械、提升设备、仓储设备、冶金行业等等 。电机范围：1.5~55kW，各档不同
- 定制服务：为贴合客户端使用工况，支持电气参数定制
电机类型和技术特点
。SV系列伺服电动机是4极的鼠笼式异步电动机类型，是富田SVS系列的升级版，是面向高性能异步伺服应用的经典产品
。SV系列产品具有如下特点：
- 高扭矩能力：
在额定转速点具有2.5-2.8倍的峰值力矩特性，且电流线性度好，使电机具备高的动态响应能力
- 宽的恒功率保持能力：
SV电机在设计上，设置了E、S、M三挡恒功率调速范围，E-S1*3倍，S-S1*4倍，M-S1*5~8倍不等，可以适用于各种
要求弱磁大力矩特性的应用场合，如机床主轴等领域
- 多档基频转速可选，基准转速分别为750、1000、1500、2000、3000(r/min)五档，适应大多数应用场合
- 高扭矩能力：
在额定转速点具有2.5-2.8倍的峰值力矩特性，且电流线性度好，使电机具备高的动态响应能力
- 宽的恒功率保持能力：
SV电机在设计上，设置了E、S、M三挡恒功率调速范围，E-S1*3倍，S-S1*4倍，M-S1*5~8倍不等，可以适用于各种
要求弱磁大力矩特性的应用场合，如机床主轴等领域
- 多档基频转速可选，基准转速分别为750、1000、1500、2000、3000(r/min)五档，适应大多数应用场合

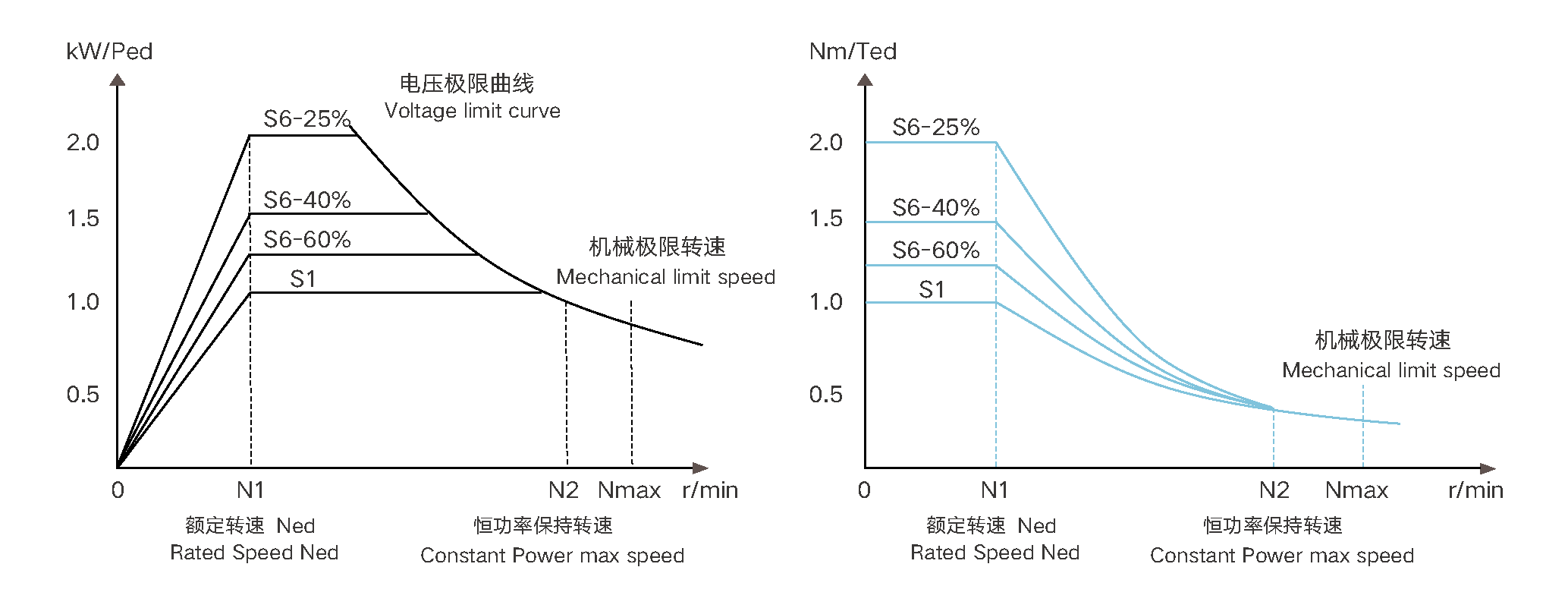

输出特性曲线
。从静止状态到额定转速（0-N1），电机可以输出额定转矩Ted
。从额定转速以上到一个转速范围内（N1-N2），电机可以有一个保持额定功率Ped的恒功率的输出范围，恒功率输出的
转速范围可查具体的技术参数，在此范围内，可用的最大扭矩Tmax按确定转速N,依据公式可近似计算：
Tmax [Nm] = Pmax [kW] * 9550 / N [r/min]
Pmax = Ped * (2N2-N1-N)/(N2-N1)
。超过此范围到最高转速的范围内（N2-Nmax），则电机的功率将递减
转速范围可查具体的技术参数，在此范围内，可用的最大扭矩Tmax按确定转速N,依据公式可近似计算：
Tmax [Nm] = Pmax [kW] * 9550 / N [r/min]
Pmax = Ped * (2N2-N1-N)/(N2-N1)
。超过此范围到最高转速的范围内（N2-Nmax），则电机的功率将递减

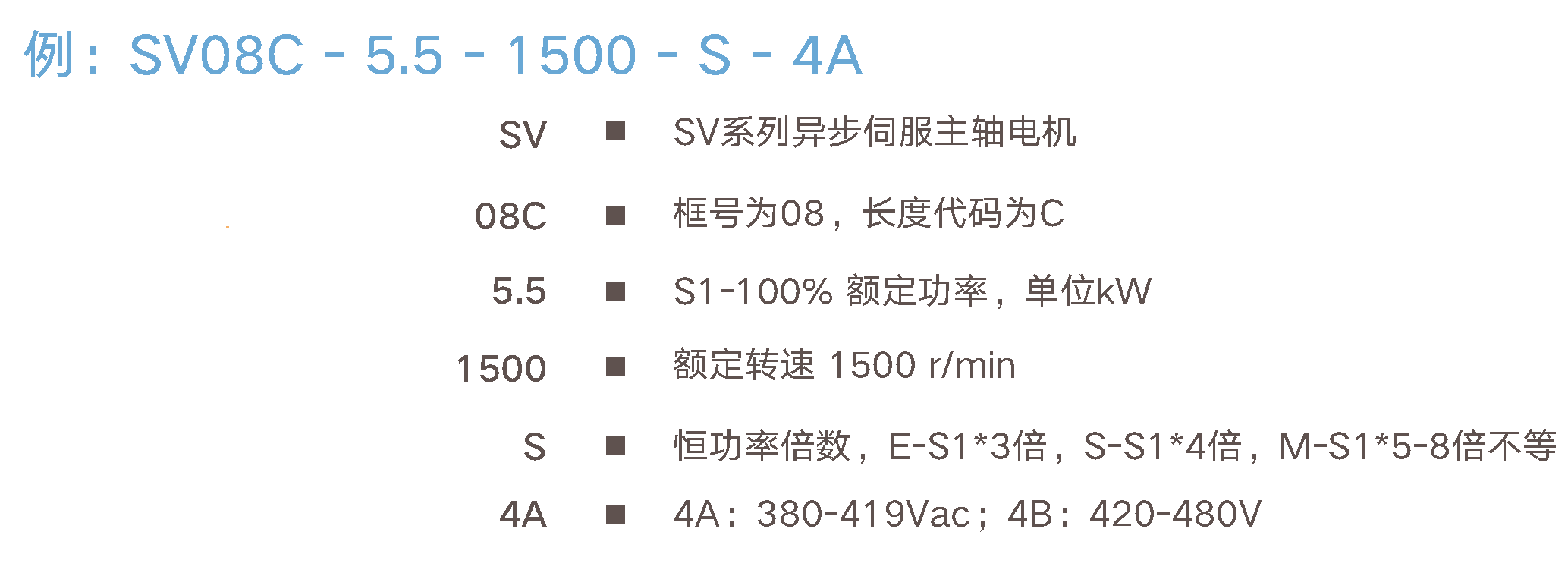

型号说明

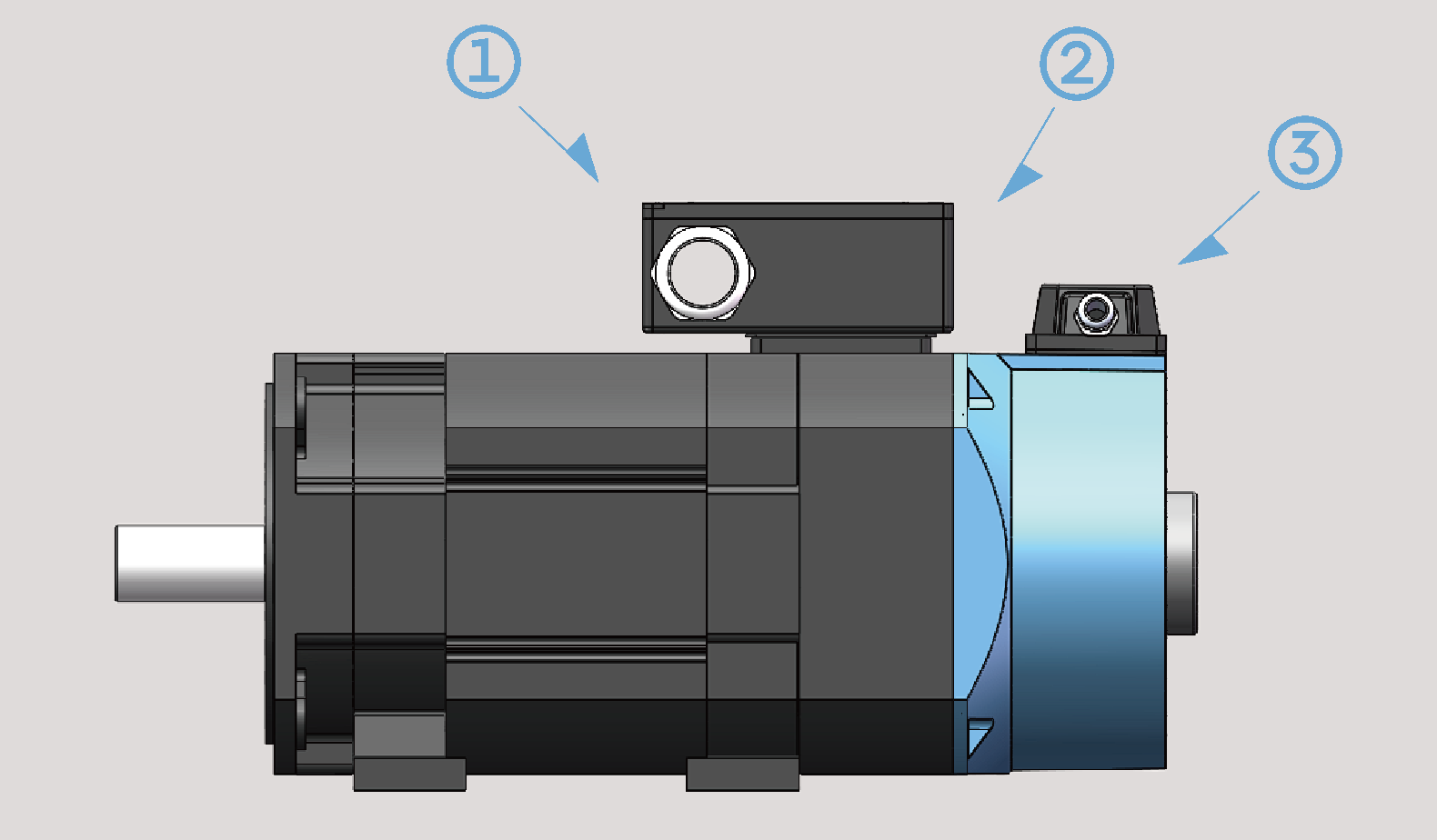

顾客界面

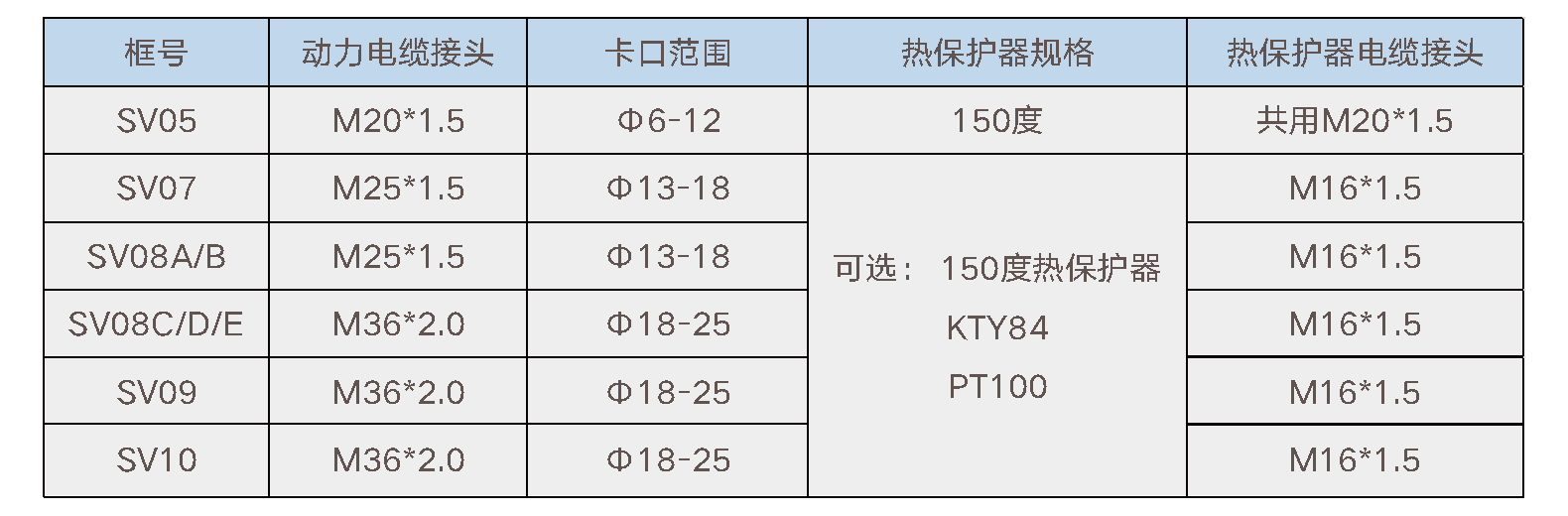

① 顾客接线

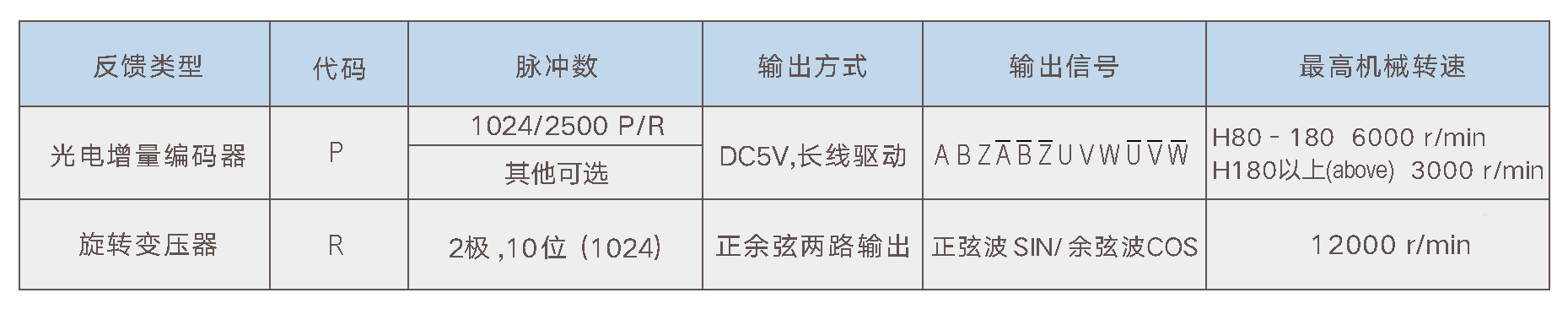

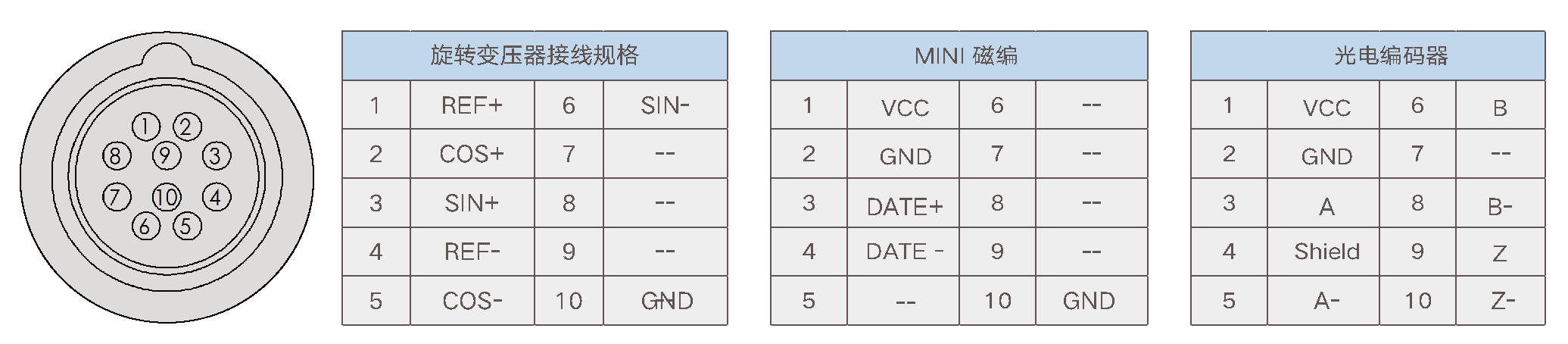

② 编码器

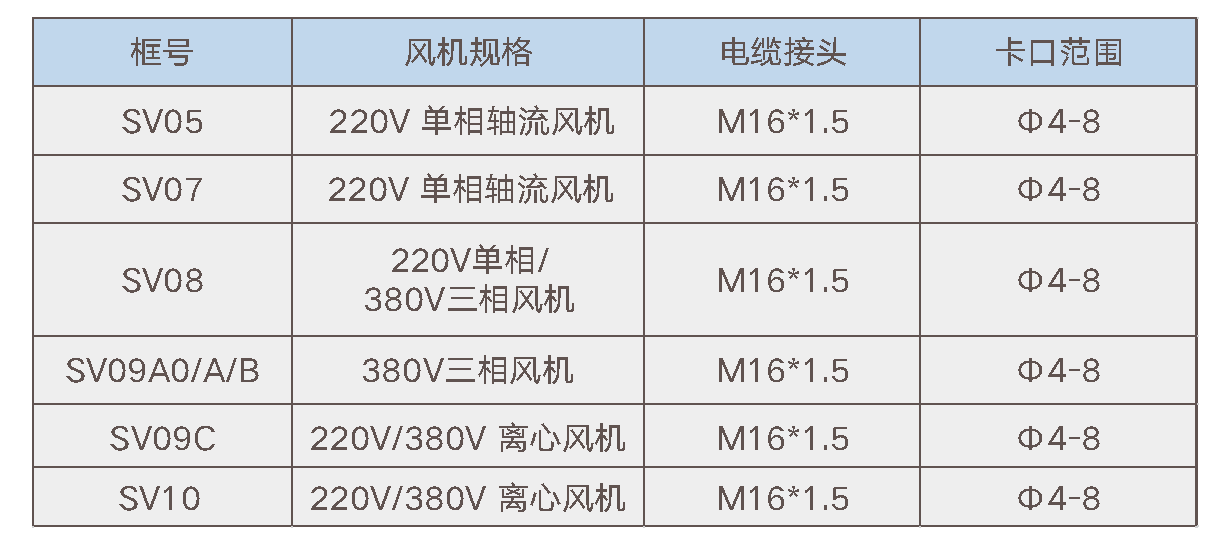

③ 风机
① 顾客接线

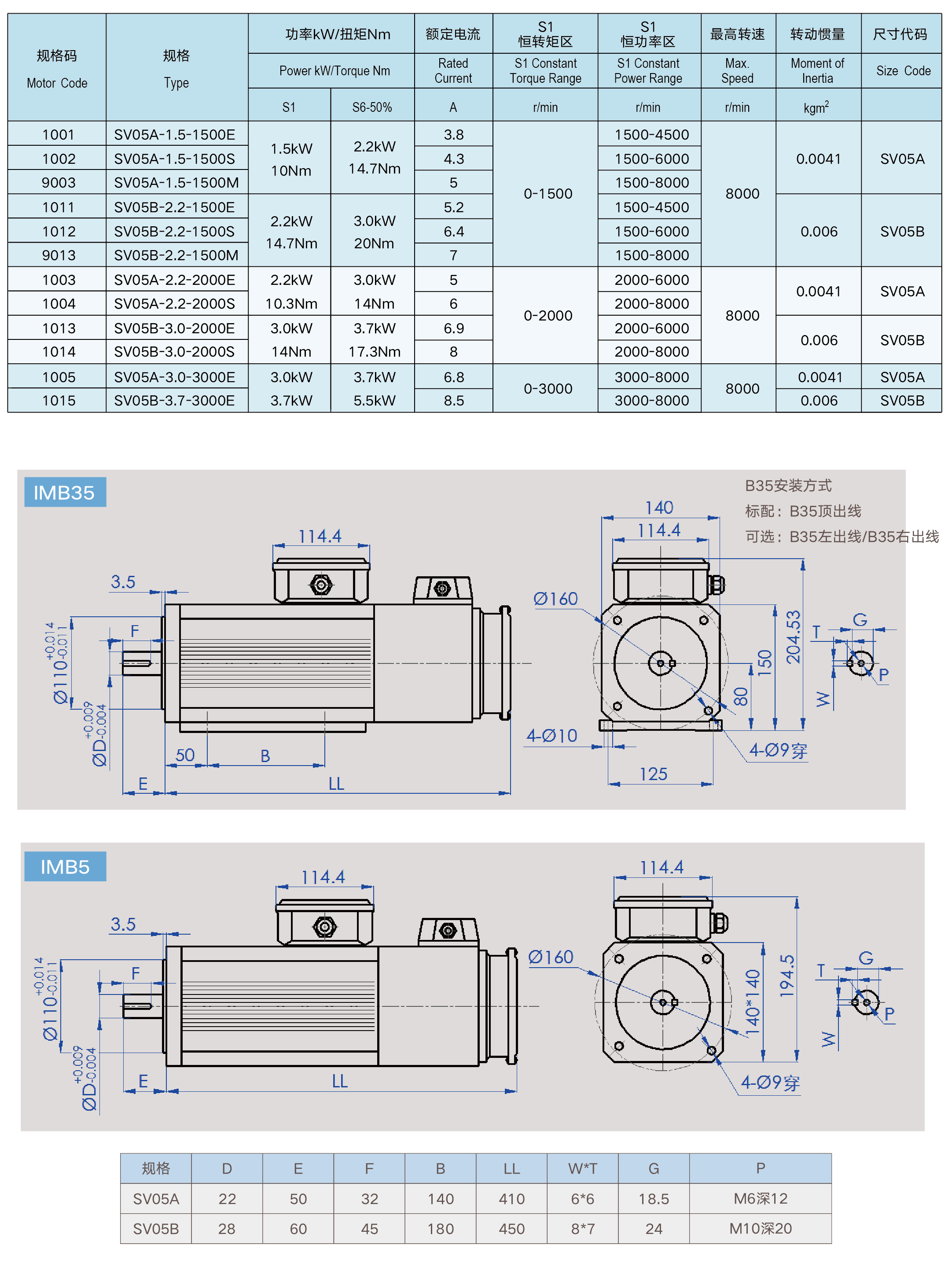

SV05技术参数

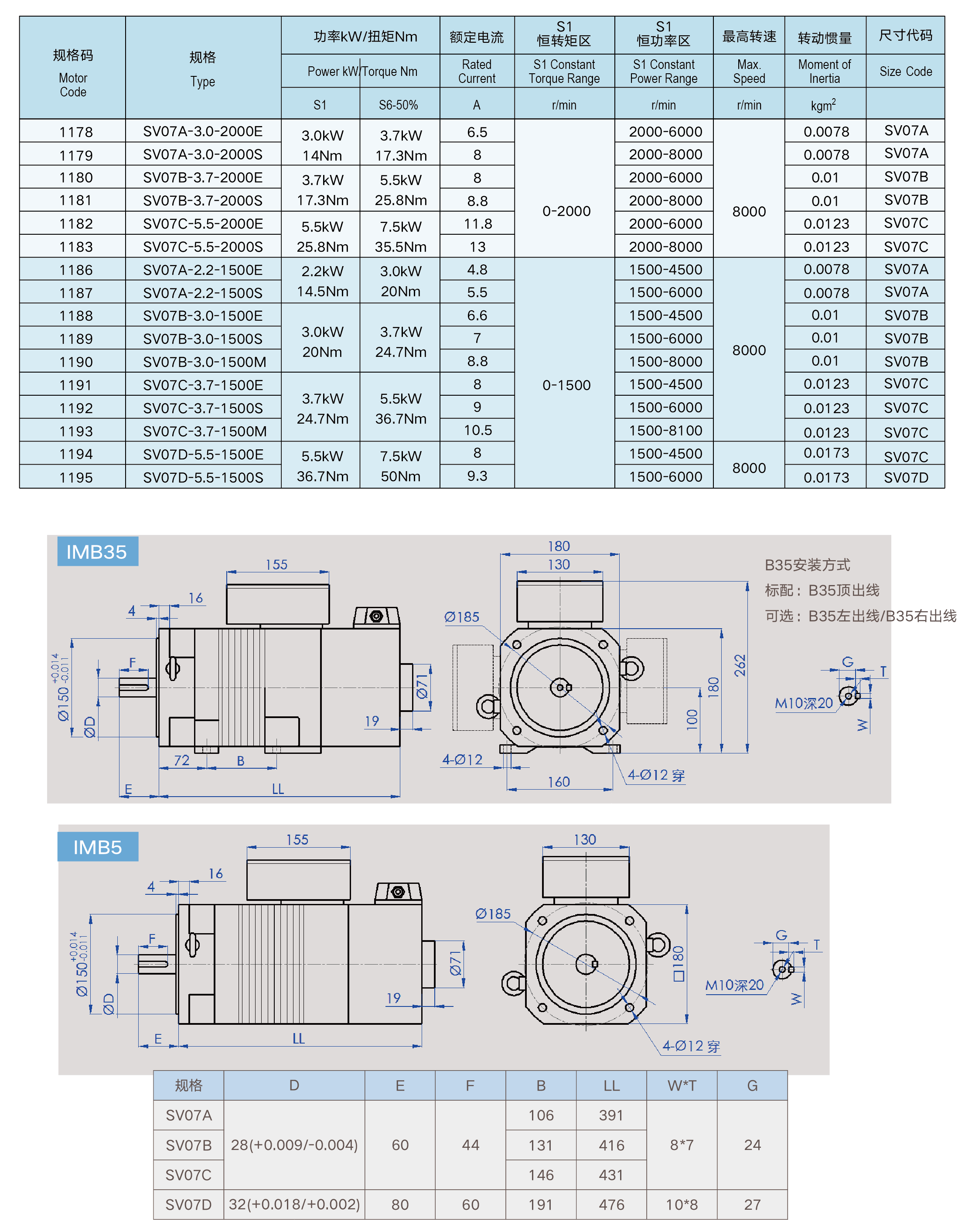

SV07技术参数

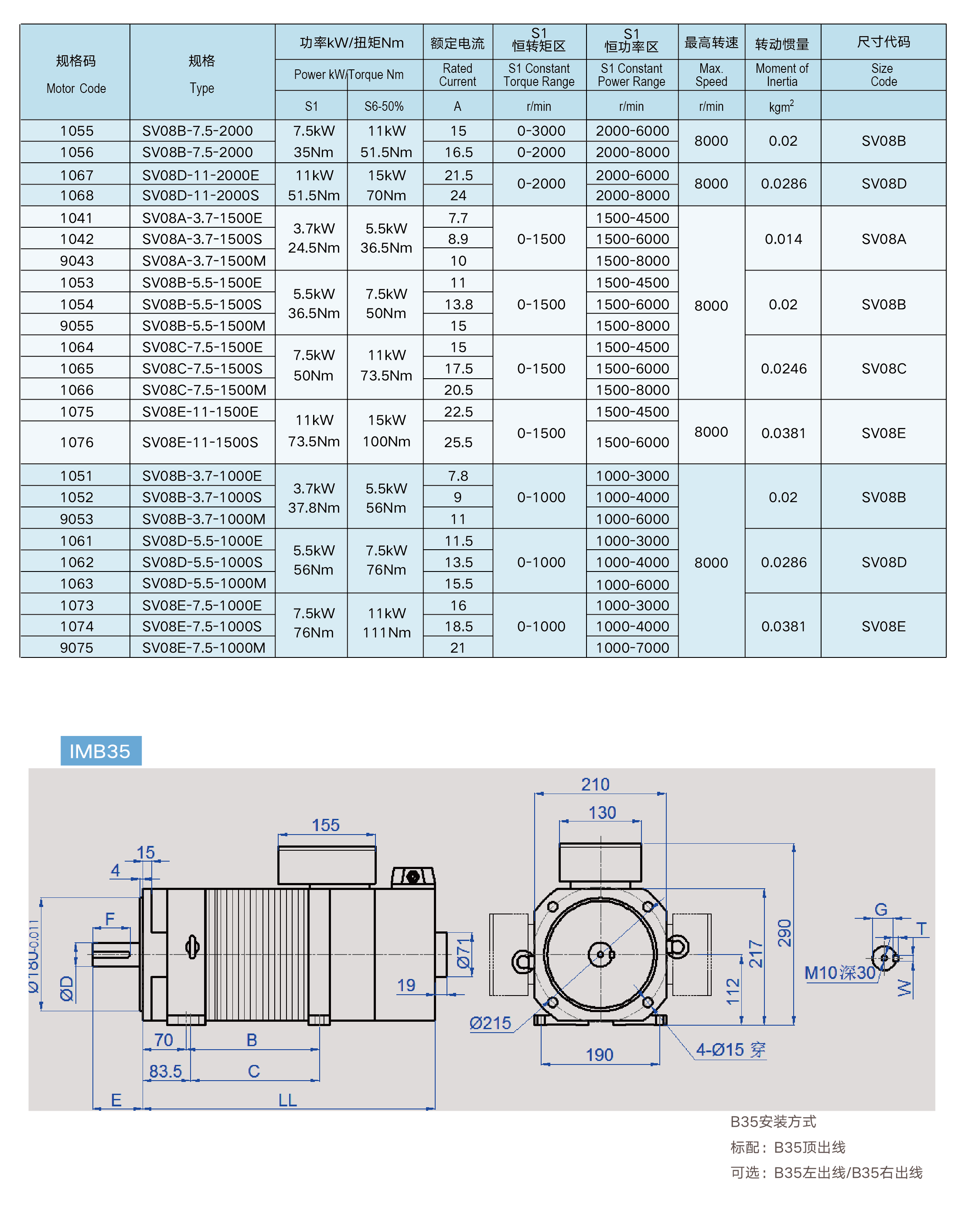

SV08技术参数

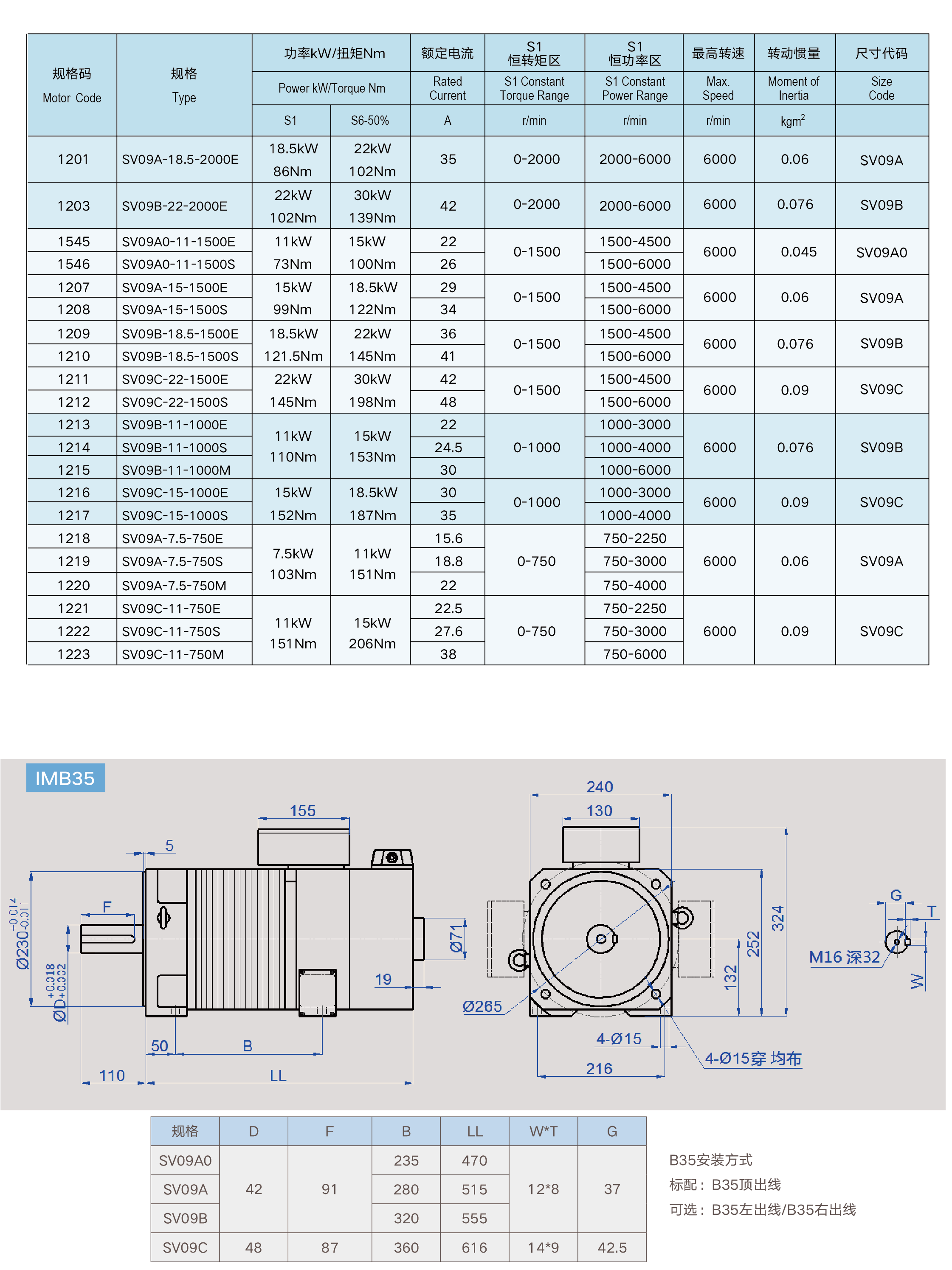

SV09技术参数

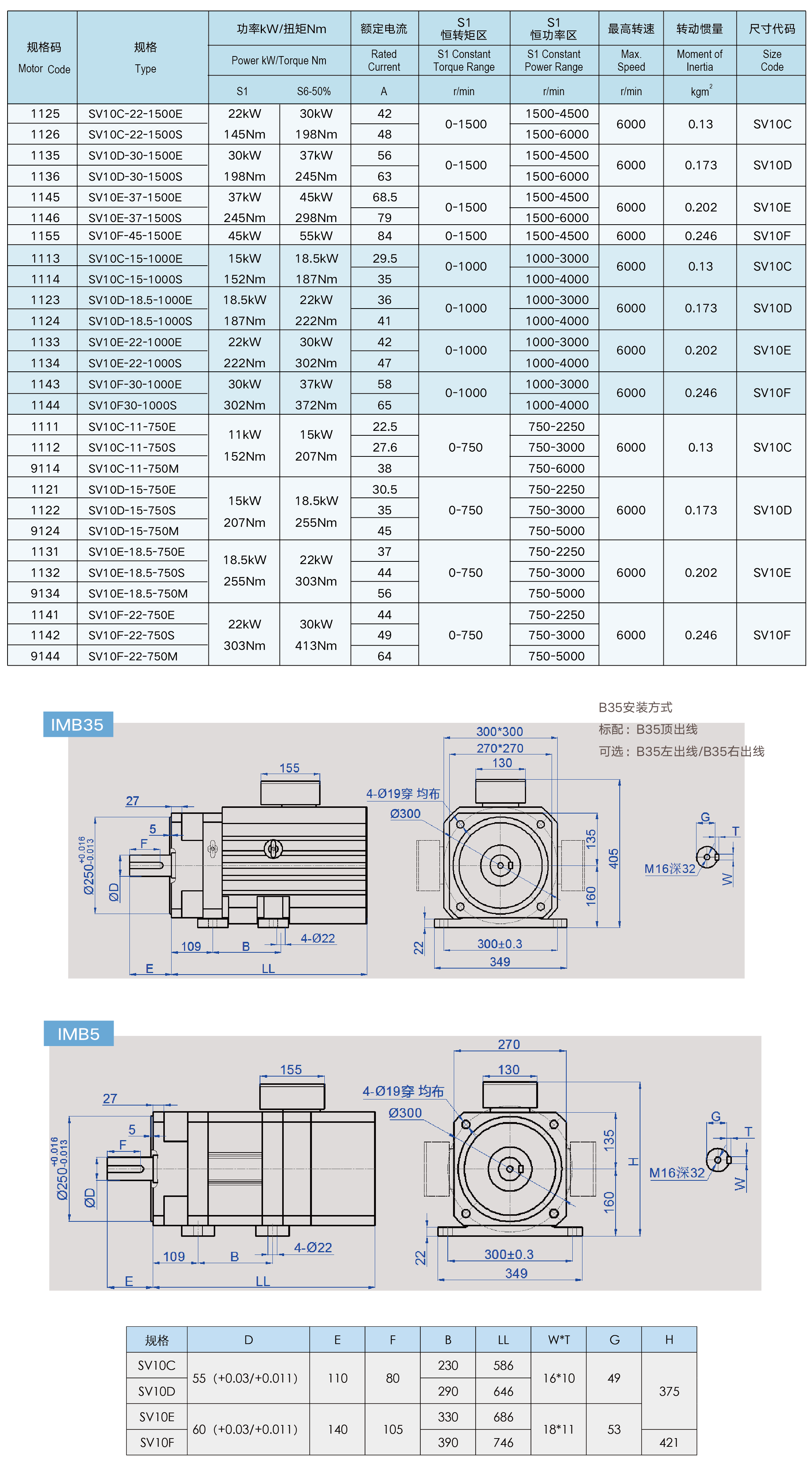

SV10技术参数
