DSP页面编辑-01
DSP 专利产品
车 床 后 置 电 主 轴
  • 适合15#、20#、25#、30#、A2-4、A2-5、A2-6、A2-8
  • 适合通用数控车床、车铣复合、多主轴组合机床
  • 1.5kW-30kW,最高转速8000r/min,各档不同
电机类型和技术特点

。DSP系列产品是富田为车床应用而创新设计的盘式永磁同步电机,具有高扭矩、低脉振、超薄超轻、超高效的特点

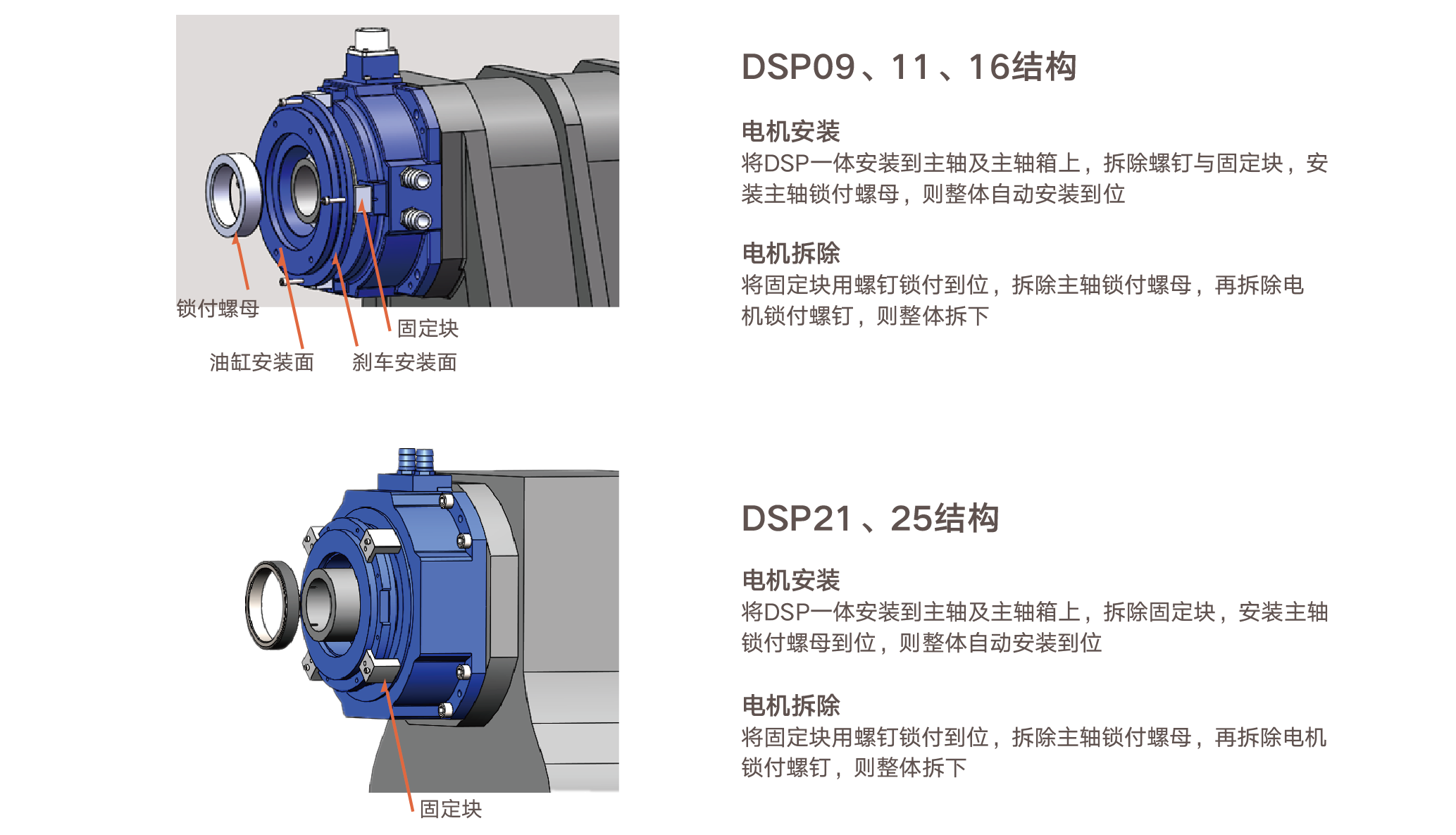

① 极为便利的一体式安装和拆卸结构


① 加工件对比



CARE 机床用户的关切

。更低运维成本、更高可靠性
   无皮带结构和耗损件;便于一体拆卸、更换;基本免维护

。更小占地空间、更多复合应用
   大为简化机构,使机床小型化、多主轴化,带来更宽裕、更静音、更多复合功能的感受

。更高级别的零件精度、且稳定的展现
   零件精度和光洁度更好,粗糙度可达0.4-0.8,热源外置,使精度更稳定

。更快的加工节拍,提升产能
   全域高扭矩特性,更快加减速特性和伺服特性,缩减工件加工周期,有效提升产能

。更低的能耗
   精效的电磁设计,以及与机床特性的匹配设计,使高效区宽广,利于节能降耗


CARE 机床厂的关切

。不改变主轴箱尺寸,轻松实现电主轴
   外置安装DSP,不变动主轴箱体,原体系完整保留,轻灵实现电主轴化

。一体化安装,几分钟轻松搞定
   整体式安装,无复杂调整,劳动强度低,装配质量高

。一体拆卸更换,便利实现售后支持
   便利直接用户在线更换,克服内置电主轴痛点

。便利工厂的物流和生产管理
   比之皮带主轴、内置电主轴,BOM更精简、人工更低、管理更便利

。应迎潮流趋势
   轻灵实现机床小型化、主轴万变化

。更大的卖点,助力销售成长
   在零件的精度、稳定性、高效性、售服方便性等面向突显优势


型号说明



技术规范


顾客界面



① 编码器配置




② 电机动力连接


③ 进水参数

。冷却介质: 55%乙二醇水溶液 粒子小于300 um 导电率小于10 us/cm

。最小冷却水流量:16~20 L/min

。最小冷却水流量下压差:0.27 bar

。水压最大耐压值:0.5 Mpa


④ 配合尺寸


DSP09技术参数




DSP11技术参数



DSP16技术参数



DSP21技术参数



DSP25技术参数
