电 机 类 型 和 技 术 特 点

此系列产品是富田在原STB系列产品基础上的升级产品,伴随着产业机器的不断进步,对其动力系统的诉求正日益向着更大力矩、更小体积、更高的动态伺服能力、以及更节能的方向进化,为此富田电机推出SC-低惯量永磁同步动力伺服电机SD-超低惯量永磁同步动力伺服电机两款产品。

该系列产品具有如下特点:
。力矩/体积比大
   因采用分段铁芯工艺及更高磁能积的磁体、并通过优化电机电磁设计,故在相同扭矩下,比原STB系列电机体积更小
SCSD产品概览_03
力矩/惯量比大
   SC系列具有高峰值力矩和更低的转动惯量设计,从而达成高动态响应特性,而SD系列在SC基础上,进一步降低惯量,以适应更为严苛的伺服特性需求,如注塑机械或包装机械,对比如下:
     原STB系列 - 100Nm电机的惯量 = 166 kgcm^2
     新SC系列  - 100Nm电机的惯量 = 139 kgcm^2
     新SD系列  - 100Nm电机的惯量 = 95 kgcm^2

 。提供DIY参数设计
    除标准规格外,允许客户按实际工况进行DIY参数设计,富田技术部可依据顾客参数提供量身设计,以帮助获得更优性能,降低电流和变频器容量,达成节能和降本的诉求

 。设计特点
    电机磁场正弦度好,THD小于0.5%脉动转矩小,便利实现高精度转矩和位置控制电机采用环氧封装结构,导热好,结构刚性强

产 品 应 用 案 例

半导体晶圆刀轮切割设备
全电动注塑机

风机应用1
风机

型 号 说 明

SCSD产品概览_20

关于DIY选型的说明

在富田已有规格的基础上,允许顾客可以进行DIY选型。
DIY选型的意义是:在保证电机的温升符合技术标定、以及在当下已有的电磁结构框架下,去找到符合顾客实际应用的解决方案,以便达成降低电流、缩小电机尺寸的作用,达成节能、降本、小型化的效果,以及降低变频器容量。

SCSD产品概览_03

顾 客 界 面

SCSD产品概览_35
① 顾客接线

S_03
② 编码器

S_07
③ 风机

S_09

产 品 技 术 参 数

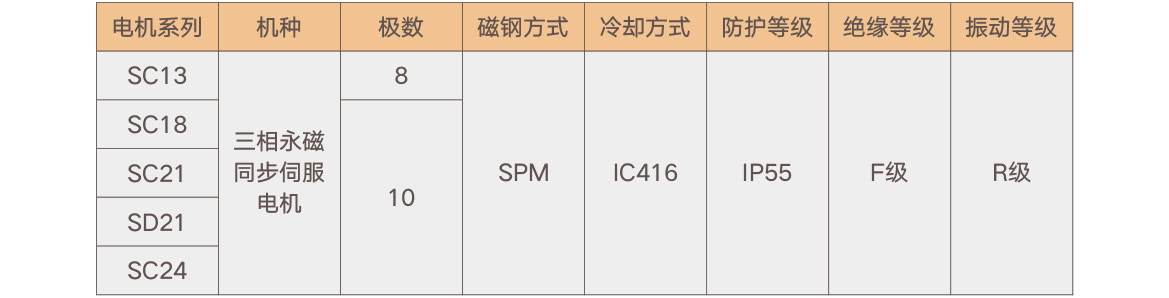

系列技术规范
资源 1mdpi
SC13参数表
象
SC13特性曲线图
SCSD产品概览_56
SC13电机外形图
SCSD产品概览_62

产 品 技 术 参 数

SC18技术参数
SCSD产品概览_74

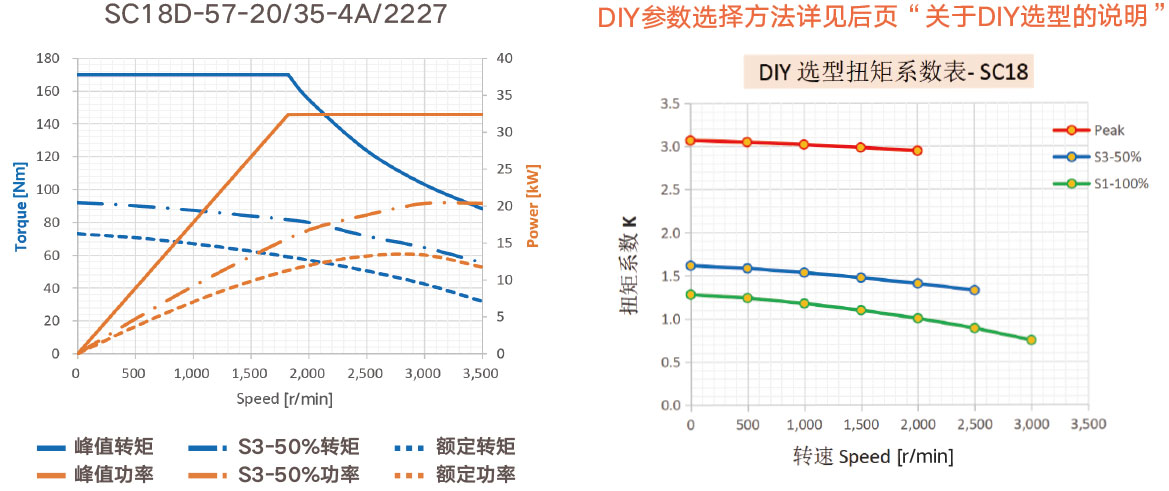

SC18特性曲线图
SCSD产品概览_80
SC18电机外形图
SCSD产品概览_86

产 品 技 术 参 数

SC21技术参数
SCSD产品概览_110

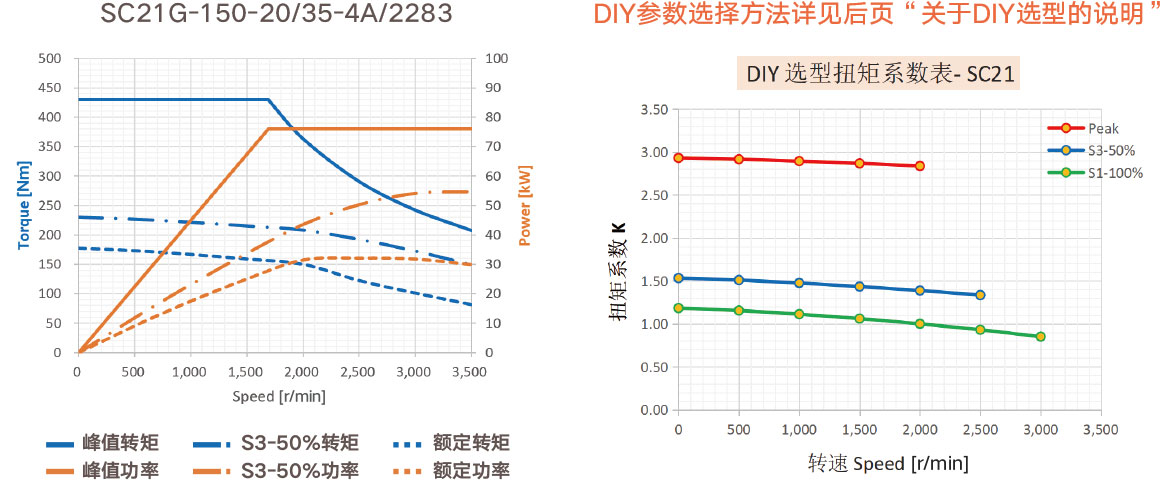

SC21特性曲线图
SCSD产品概览_116

产 品 技 术 参 数

SD21技术参数
SCSD产品概览_122
  轴承径向力范围:-SC21A承受的径向载荷FR≤1500N,-SC21B/C/D承受的径向载荷FR≤3500N

SD21特性曲线图
SCSD产品概览_128

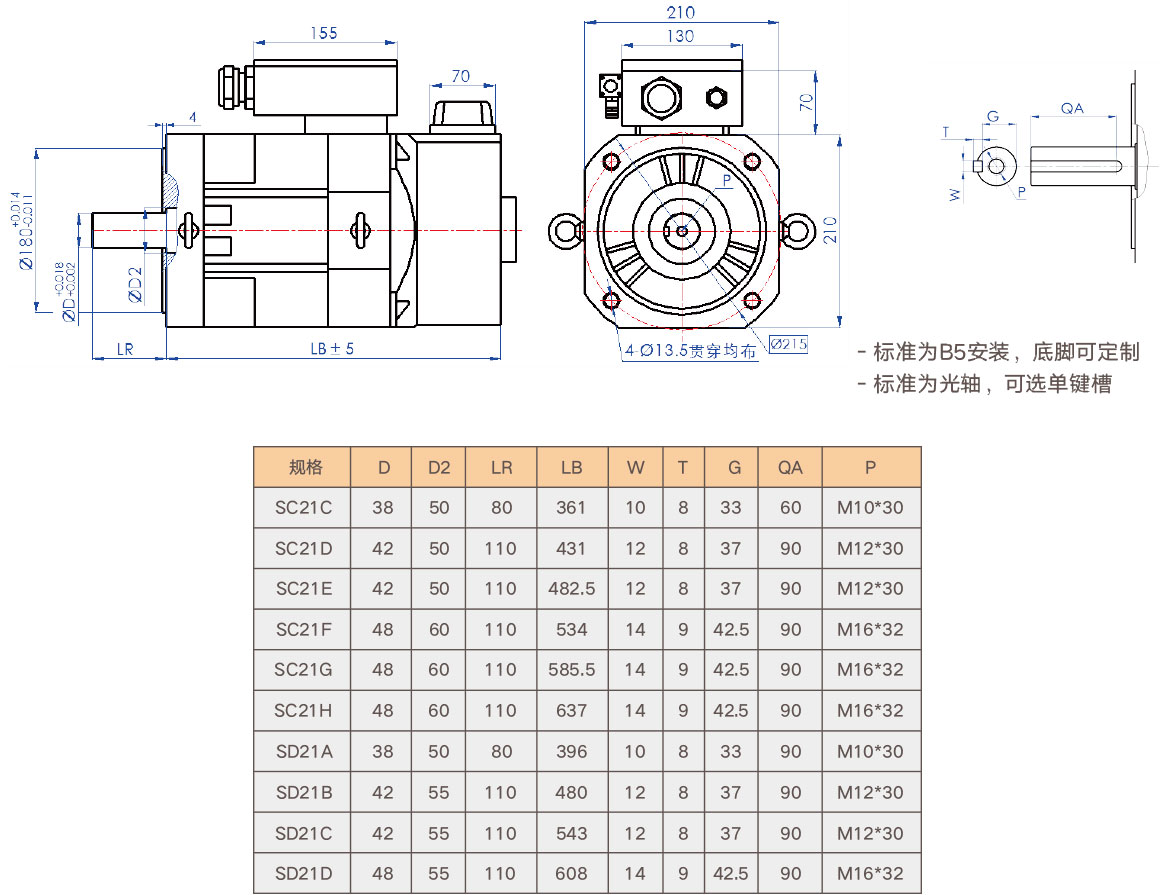

SC21/SD21电机外形图
SCSD产品概览_134

产 品 技 术 参 数

SC24技术参数
SCSD产品概览_146
SC24特性曲线图
SCSD产品概览_152
SC24电机外形图
SCSD产品概览_158
