电 机 类 型 和 技 术 特 点
电 机 类 型 和 技 术 特 点
SV系列伺服电动机是4极的鼠笼式异步电动机类型，是富田SVS系列的升级版，是面向高性能异步伺服应用的经典产品
SV系列产品具有如下特点：
- 高扭矩能力
- 在额定转速点具有2.5-2.8倍的峰值力矩特性，且电流线性度好，使电机具备高的动态响应能力
- 宽的恒功率保持能力，SV电机在设计上，设置了E、S、M三档恒功率调速范围，E-S1*3倍，S-S1*4倍，M-S1*5~8倍不等，可以适用于各种要求弱磁大力矩特性的应用场合，如机床主轴等领域
多档基频转速可选，基准转速分别为750、1000、1500、2000、3000(r/min)五档，适应大多数应用场合
产 品 应 用 案 例
产 品 应 用 案 例
印刷机 立式加工中心
复合机 立车
涂布机 数控斜车
输 出 特 性 曲 线
输 出 特 性 曲 线
从静止状态到额定转速（0-N1），电机可以输出额定转矩Ted
从额定转速以上到一个转速范围内（N1-N2），电机可以有一个保持额定功率Ped的恒功率的输出范围，恒功率输出的转速范围可查具体的技术参数，在此范围内，可用的最大扭矩Tmax按确定转速N，依据公式可近似计算：
Tmax [Nm] = Pmax [kW] * 9550 / N [r/min]
Pmax = Ped * (2N2-N1-N)/(N2-N1)
超过此范围到最高转速的范围内（N2-Nmax），则电机的功率将递减
型 号 说 明
型 号 说 明

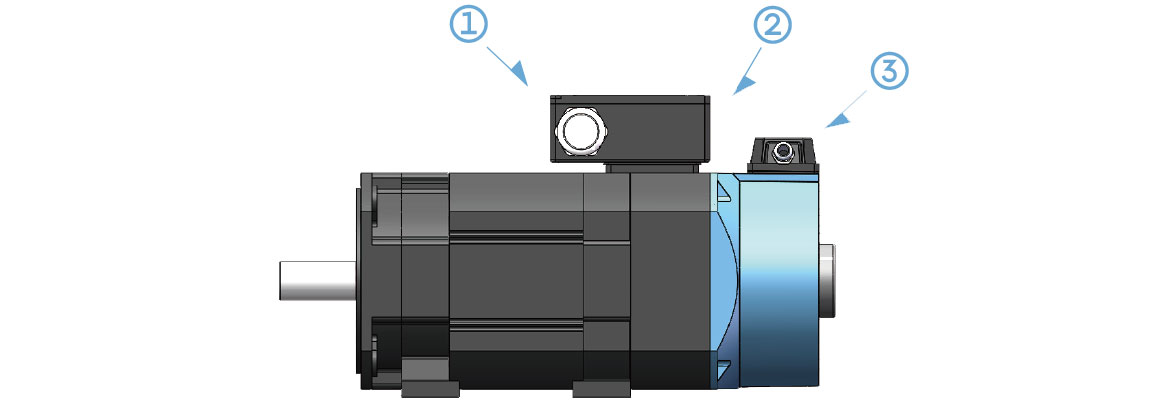

顾 客 界 面
顾 客 界 面
① 顾客接线

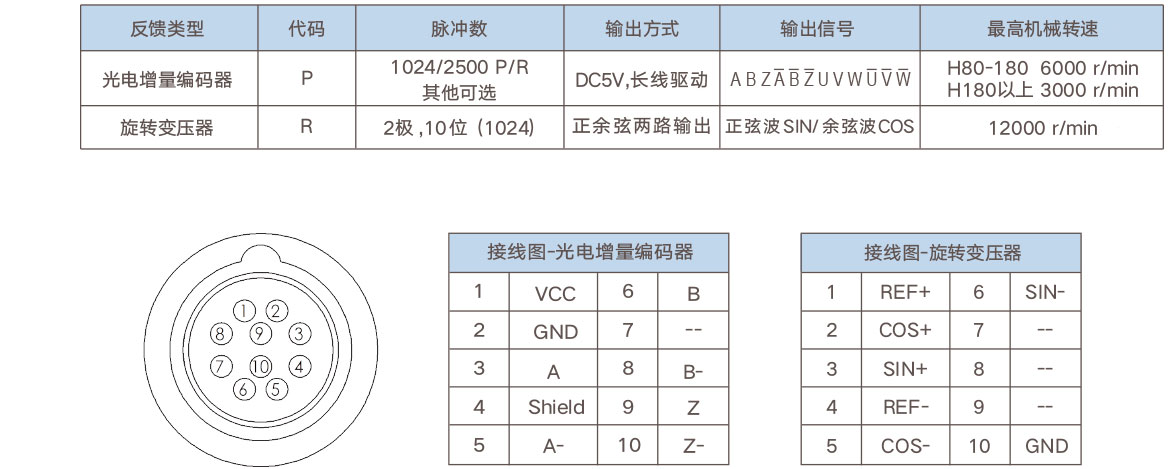

② 编码器
③ 风机
SV07 技 术 参 数
SV07 技 术 参 数

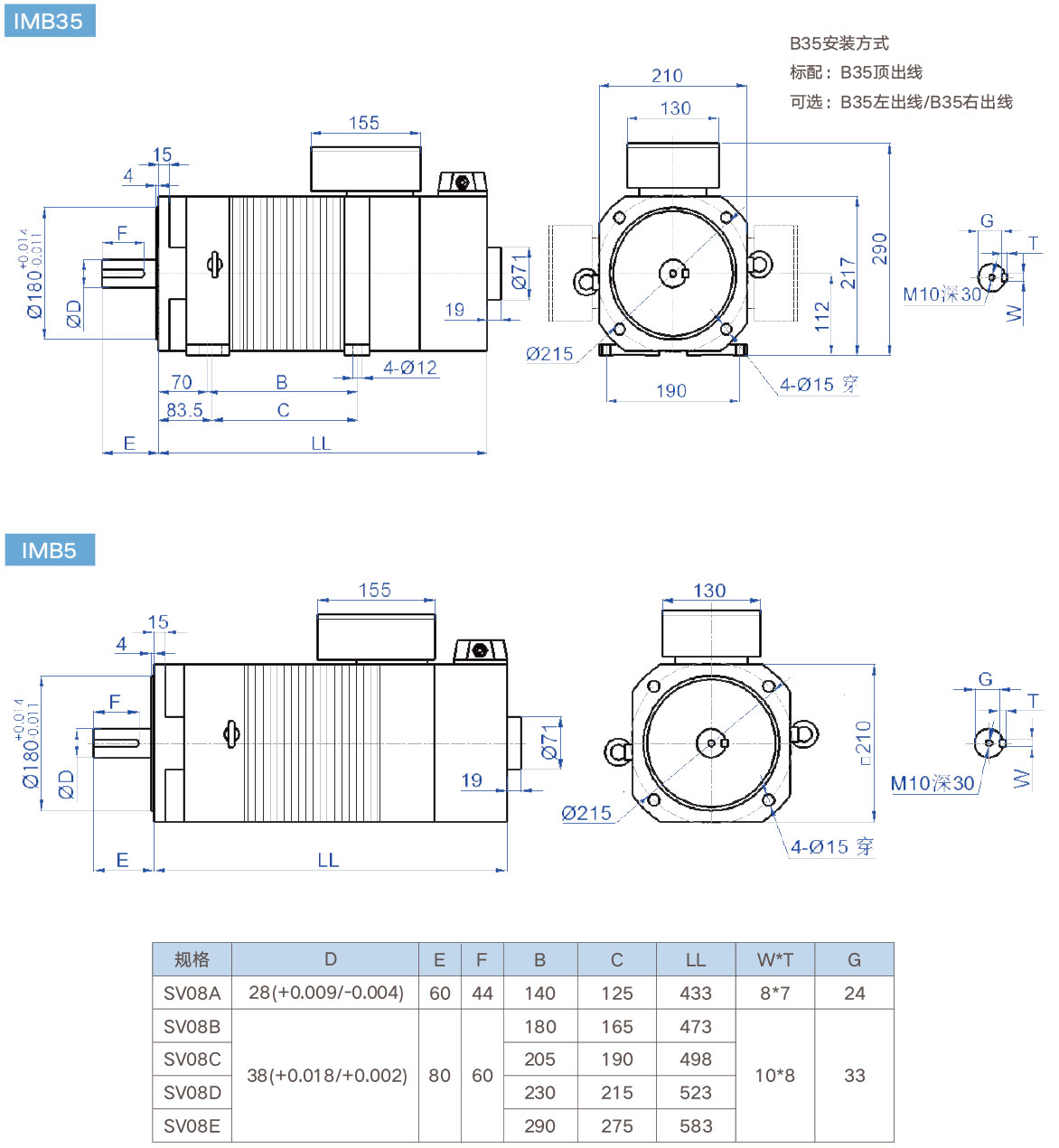

SV08 技 术 参 数
SV08 技 术 参 数

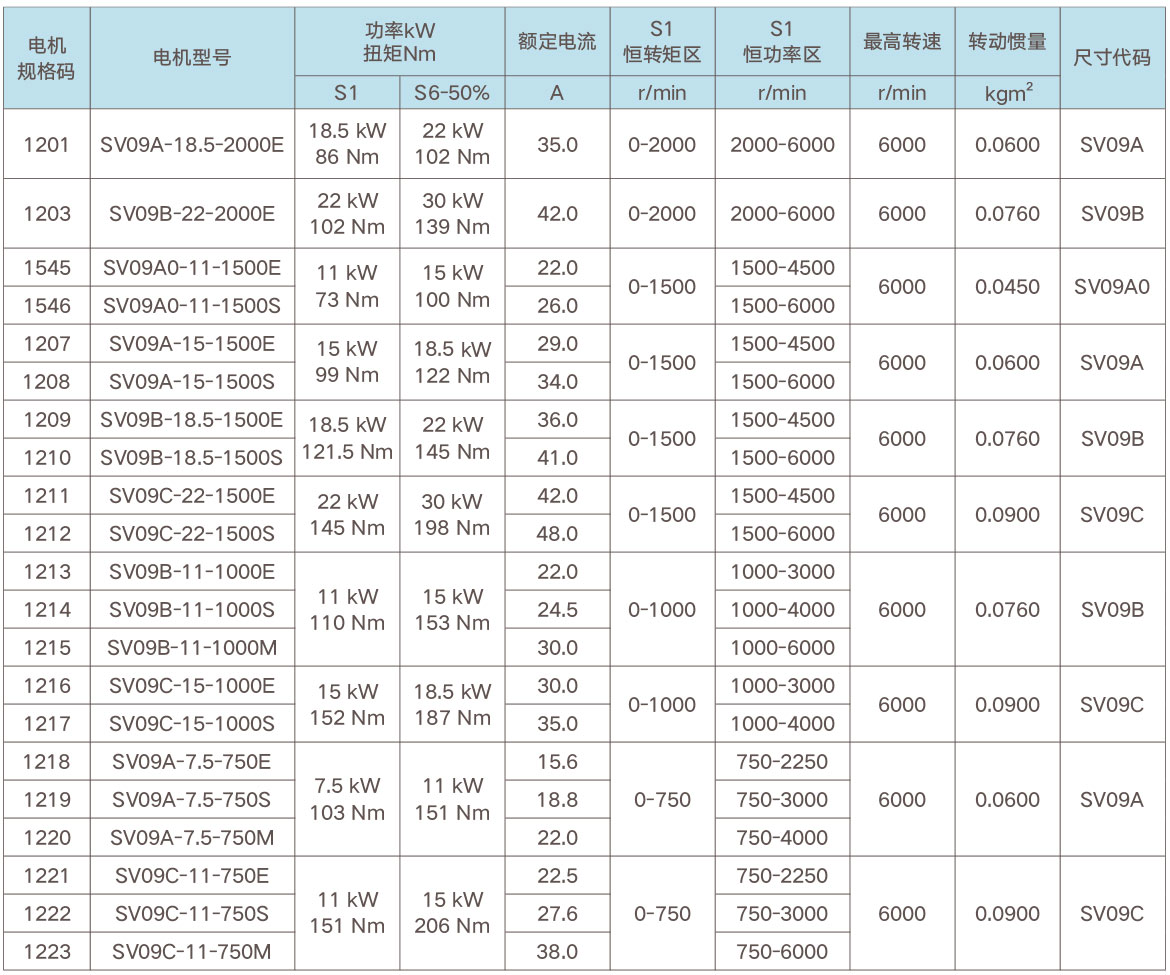

SV09 技 术 参 数
SV09 技 术 参 数
SV10 技 术 参 数
SV10 技 术 参 数
