电 机 类 型 和 技 术 特 点

SA系列为永磁同步伺服电动机,适合使用于高动态进给伺服的应用场合,具有如下特点:
      - 低波纹、低谐波分量,具有高的速度稳定性
      - 电机瞬时转矩大(Tmax/Ted≥3.5), 转子为中惯量,故此具有高的加减速特性和伺服跟随性
      - 匹配高分辨率串行编码器(17bit,23bit,25bit)
      - 采用IP67防护结构
      - 适应水雾,切削液喷淋等使用场合
      - 电机规格齐全 0.2 - 15 kW
      - 可配置永磁刹车,具有低的响应时间、零齿隙

产 品 应 用 案 例

半导体晶圆刀轮切割设备_02
                                                         数车                                                                                                      立加

0_02
                                                       折弯机                                                                                                    机械手

技 术 规 范

资源 1mdpi

型 号 说 明

SA产品概览-拷贝_23

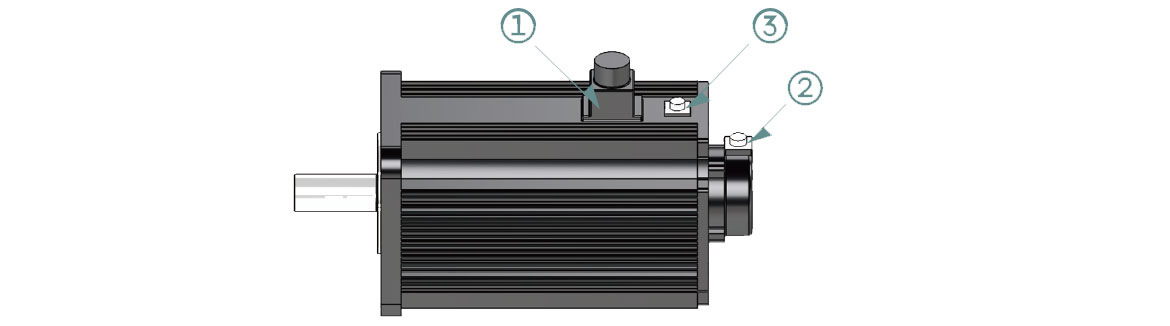

顾 客 界 面

SA产品概览-拷贝_29
① 动力接线
SA产品概览-拷贝_35

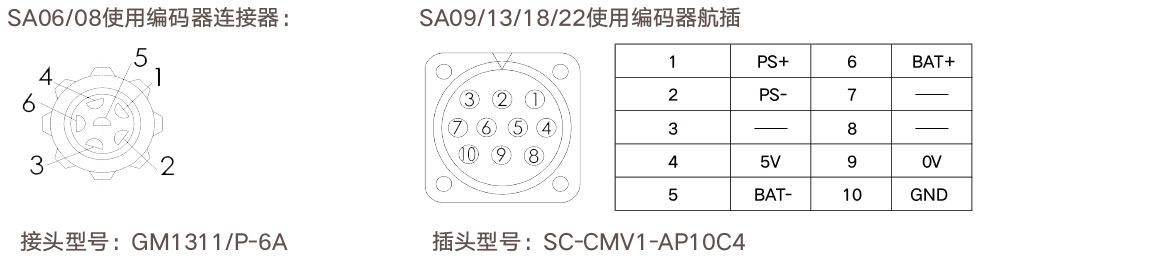

② 编码器
SA产品概览-拷贝_41
③ 制动器
SA产品概览-拷贝_47

产 品 技 术 参 数

SA06技术参数
SA产品概览-拷贝_53
注:额定转矩的定义,表示安装在250*250*6的铝制散热板上,且在允许使用的环境温度(40℃)时的连续允许转矩。
       转子惯量栏 ( )内的数值为带刹车时的转子惯量。

特性曲线图
SA产品概览-拷贝_59
电机外形图
SA产品概览-拷贝_03

产 品 技 术 参 数

SA08技术参数
SA产品概览-拷贝_71
注:额定转矩的定义,表示安装在250*250*6的铝制散热板上,且在允许使用的环境温度(40℃)时的连续允许转矩。
       转子惯量栏 ( )内的数值为带刹车时的转子惯量。

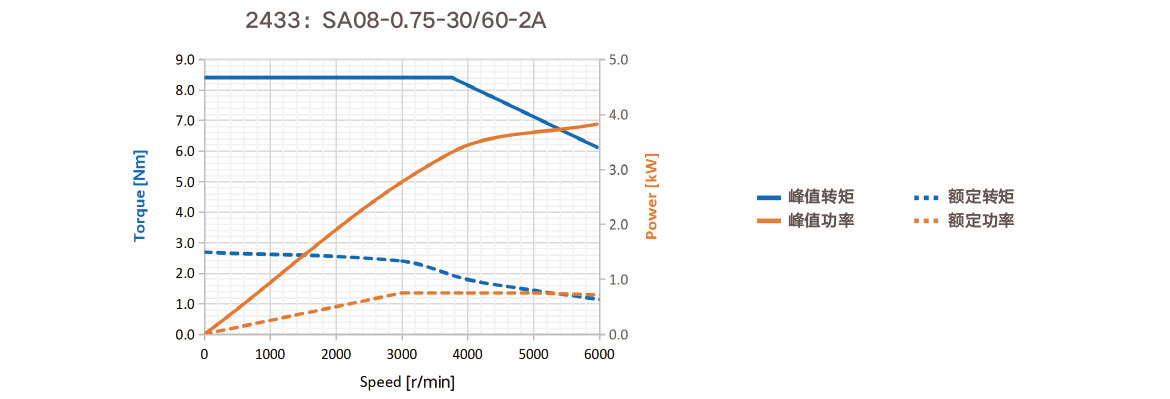

特性曲线图
SA产品概览-拷贝_77
电机外形图
SA

产 品 技 术 参 数

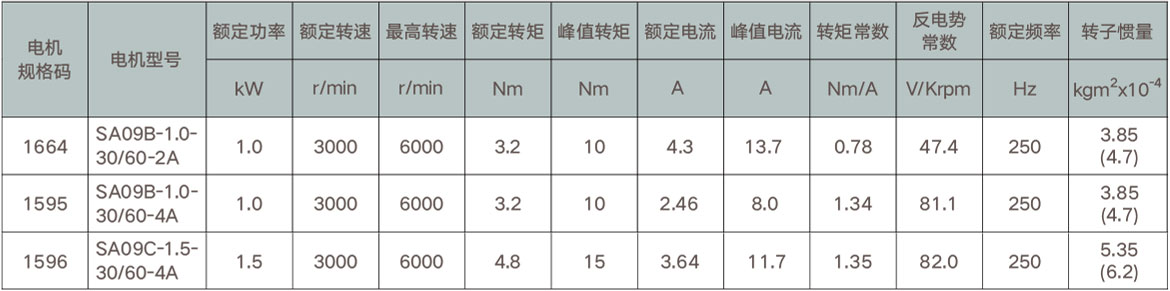

SA09技术参数
SA产品概览-拷贝_03
注:额定转矩的定义,表示安装在250*250*6的铝制散热板上,且在允许使用的环境温度(40℃)时的连续允许转矩。
       转子惯量栏 ( )内的数值为带刹车时的转子惯量。

特性曲线图
SA产品概览-拷贝_07
电机外形图
SA产品概览-拷贝_10

产 品 技 术 参 数

SA13技术参数
SA产品概览-拷贝_107
注:额定转矩的定义,表示安装在400*400*20的铝制散热板上,且在允许使用的环境温度(40℃)时的连续允许转矩。
       转子惯量栏 ( )内的数值为带刹车时的转子惯量。

特性曲线图
SA产品概览-拷贝_113
                                                           Speed[r/min]                                                                                                             Speed[r/min]

SA产品概览-拷贝_119
电机外形图
SA产品概览-拷贝_125

产 品 技 术 参 数

SA18技术参数
SA产品概览-拷贝_03
注:额定转矩的定义,表示安装在550*550*30的铝制散热板上,且在允许使用的环境温度(40℃)时的连续允许转矩。
       转子惯量栏 ( )内的数值为带刹车时的转子惯量。

特性曲线图
SA产品概览-拷贝_137
SA产品概览-拷贝_143
电机外形图
SA产品概览-拷贝_149
SA产品概览-拷贝_03

产 品 技 术 参 数

SA22技术参数
SA产品概览-拷贝_161
注:额定转矩的定义,表示安装在650*650*35的铝制散热板上,且在允许使用的环境温度(40℃)时的连续允许转矩。
       转子惯量栏 ( )内的数值为带刹车时的转子惯量。

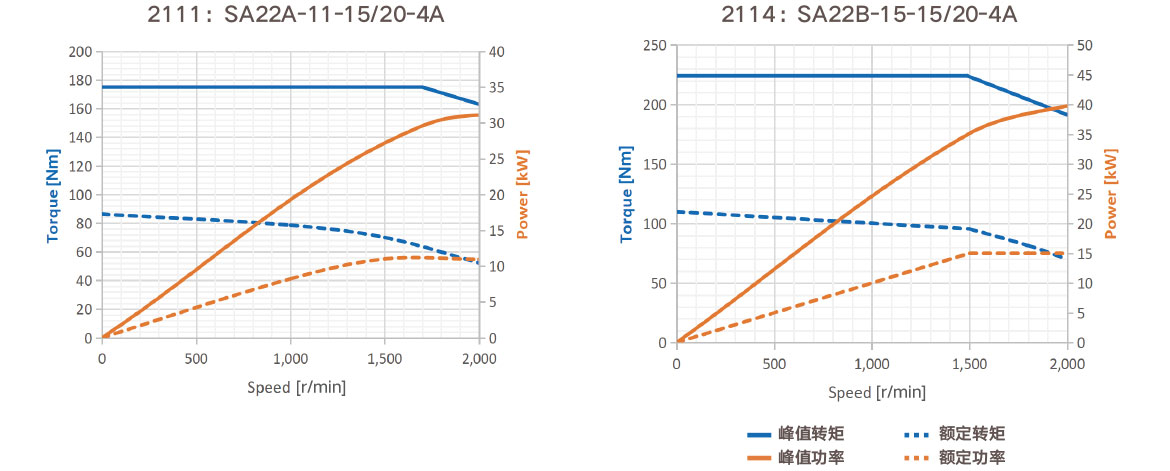

特性曲线图
SA产品概览-拷贝_167
电机外形图
SA产品概览-拷贝_173
