电 机 类 型 和 技 术 特 点

DW系列是一款无轴承空心直驱电机，可以取代1:10以内减速比的皮带传动或齿轮传动的机构
① 直接驱动，提高传动精度，避免齿隙带来的定位和传动偏差，根据匹配的编码器分辨率，达成定位精度
② 装配简化：减少部件数量，缩短装配时间
③ 提高了可靠性，简化了维护
④ 降低了系统噪音

技 术 规 范

DW产品概览_03

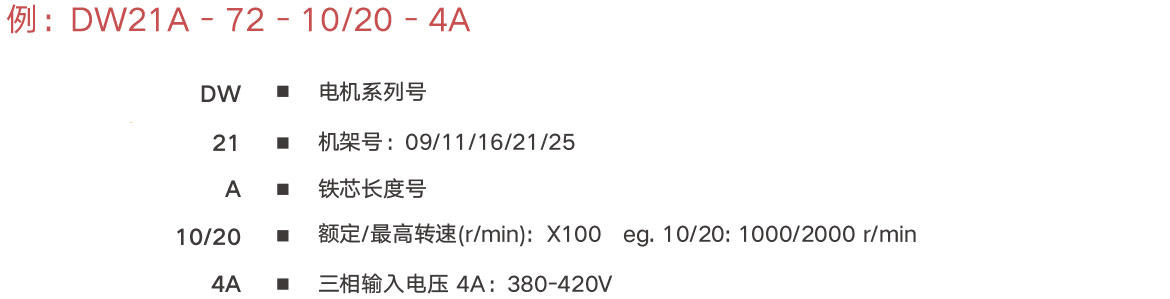

型 号 说 明

DW产品概览_23

顾 客 界 面

DW产品概览_29
① 电机动力连接
DW产品概览_35
② 进水参数
DW11/16/21/25,为水冷电机，进水参数如下：
      - 冷却介质： 55%乙二醇水溶液，粒子小于300um, 导电率小于10us/cm；
      - 最小冷却水流量：16~20L/min；
      - 最小冷却水流量下压差：0.27bar；
      - 水压最大耐压值: 0.5MPa;
DW09为自冷电机，不需要另外接冷却介质

③ 电机安装止口与主轴配合尺寸
DW产品概览_41
④ 电机预留的安装止口尺寸
DW产品概览_47

产 品 技 术 参 数

DW09技术参数
DW产品概览_53
特性曲线图
DW产品概览_59

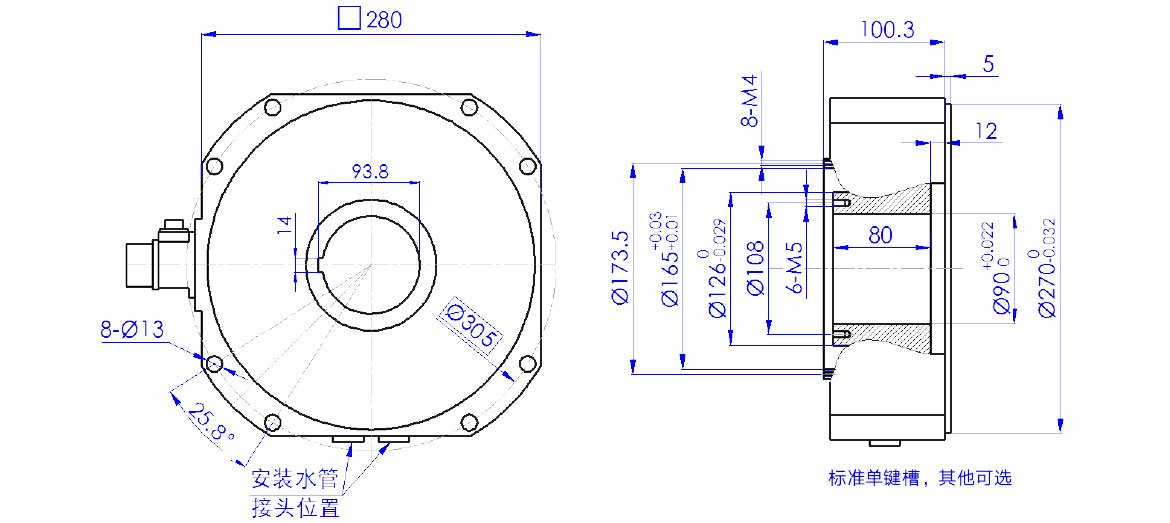

电机外形图
DW产品概览_65

产 品 技 术 参 数

DW11技术参数
DW产品概_03
特性曲线图
图层 32
电机外形图
DW产品概览_80

产 品 技 术 参 数

DW16技术参数
DW产品概览_86

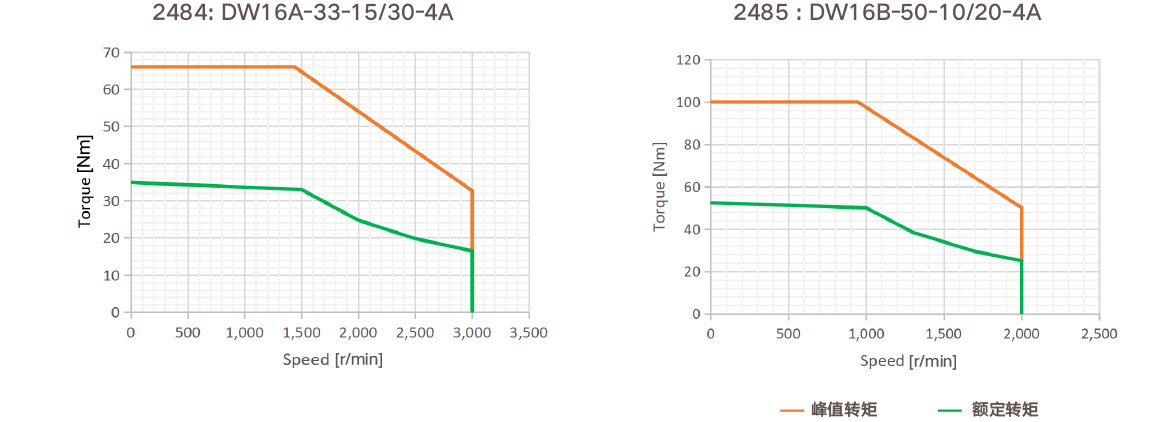

特性曲线图
DW产品概览_92
电机外形图
DW产品概览_98

产 品 技 术 参 数

DW21技术参数
DW产品概览_104
特性曲线图
DW产品概览_110
电机外形图
DW产品概览_116

产 品 技 术 参 数

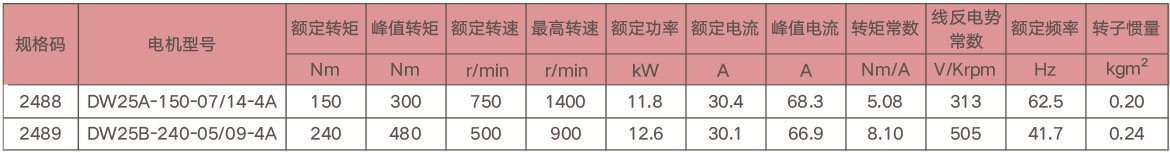

DW25技术参数
DW产品概览_122
特性曲线图
DW产品概览_128
电机外形图
DW产品概览_134
