电 机 类 型 和 技 术 特 点
电 机 类 型 和 技 术 特 点
。DWP系列产品是一种中空式交流伺服电机，具有小体积、高扭矩、低脉动和高效率的特点
。采取专门设计的轴承方案，可以承受更大的轴向和径向载荷
。电机匹配多圈绝对值编码器，采用串行通讯方式，并有外接电池，即便在掉电状态下也可以确保绝对位置的准确
产 品 应 用 案 例
产 品 应 用 案 例
减薄机
半导体清洗设备
技 术 规 范
技 术 规 范
型 号 说 明
型 号 说 明
顾 客 界 面
顾 客 界 面
编码器：空中型绝对值编码器接线定义
。连接方式：长300mm的编码器电缆线直接从电机内部引出
电机为水冷方案(尾缀：W)，进水参数
。冷却介质：55%乙二醇水溶液，粒子小于300um，导电率小于10us/cm；最小冷却水流量：12~20L/min
。最小冷却水流量下压差：0.27bar；
。水压最大耐压值：0.5MPa;
。水管接头规格：DWP12:14-G1/4 DWP12:16-G3/8
。最小冷却水流量下压差：0.27bar；
。水压最大耐压值：0.5MPa;
。水管接头规格：DWP12:14-G1/4 DWP12:16-G3/8
DWP12
DWP12
技术参数
特性曲线图
电机外形图
DWP15
DWP15

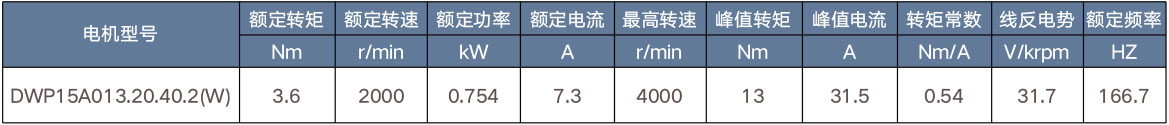

技术参数
特性曲线图
电机外形图
